Hướng dẫn lắp đặt Orange Pi Zero vào vỏ nhựa

Hướng dẫn lắp đặt Orange Pi Zero vào vỏ nhựa

Sau khi bài trước tôi đã gửi hướng dẫn cài Armbian vào Orange Pi Zero, hôm nay tôi sẽ gửi bài hướng dẫn việc lắp Orange Pi Zero vào vỏ. Vỏ nhựa của Orange Pi Zero có tác dụng giúp cho bo mạch Orange Pi Zero  hoạt động trên một nền vững chãi hơn, về mặt thẩm mĩ cũng đỡ hơn là bo mạch trần bên ngoài. Sử dụng vỏ cũng giúp bạn sắp xếp các máy tính nhúng Orange Pi Zero gọn gàng hơn, đánh tên từng chiếc để quản lý và triển khai các ứng dụng.

Đầu tiên là chiếc Orange Pi Zero vào vỏ trắng là vỏ đơn.

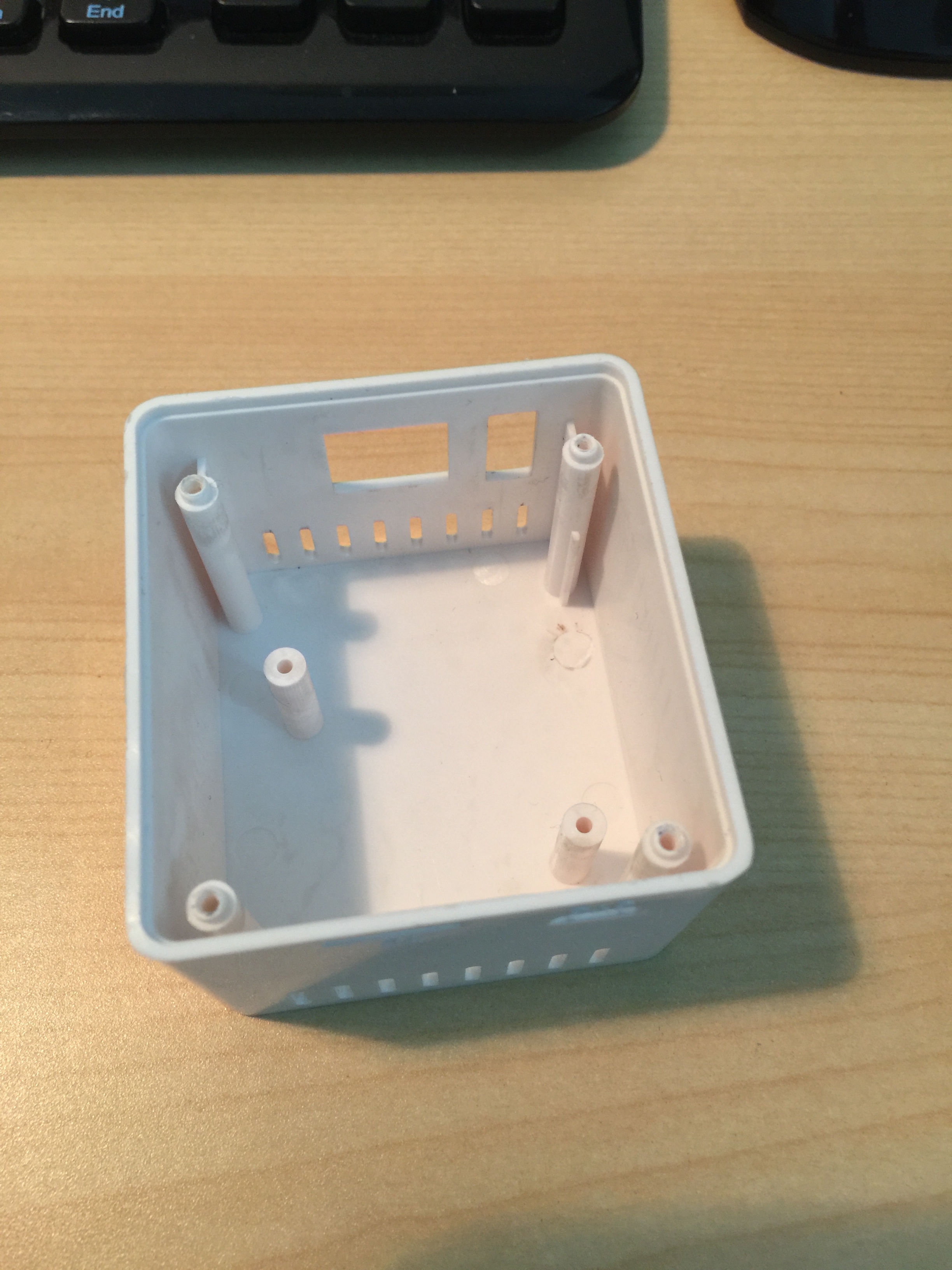

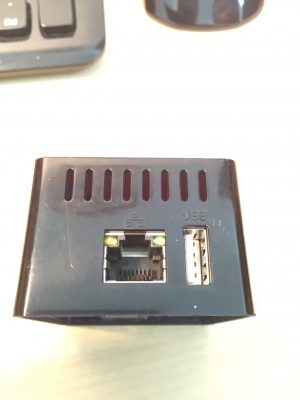

Đây là vỏ của Orange Pi Zero, phía hướng 12h là cổng LAN và USB
Đây là vỏ của Orange Pi Zero, phía hướng 12h là cổng LAN và USB

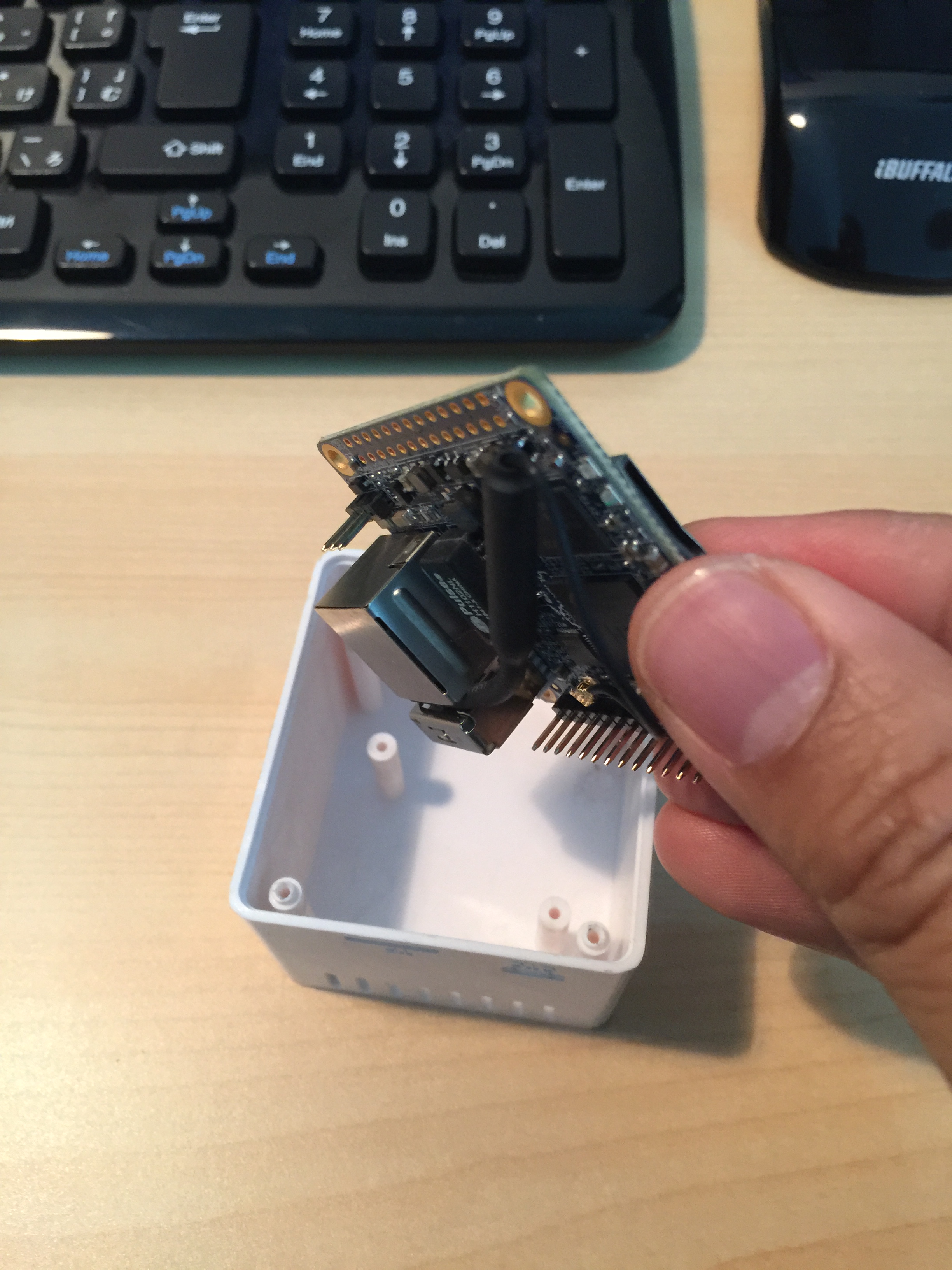

Đặt khéo léo bo mạch Orange Pi Zero vào trong vỏ, chú ý là lắp phần cổng USB và nguồn vào trước
Đặt khéo léo bo mạch Orange Pi Zero vào trong vỏ, chú ý là lắp phần cổng USB và nguồn vào trước

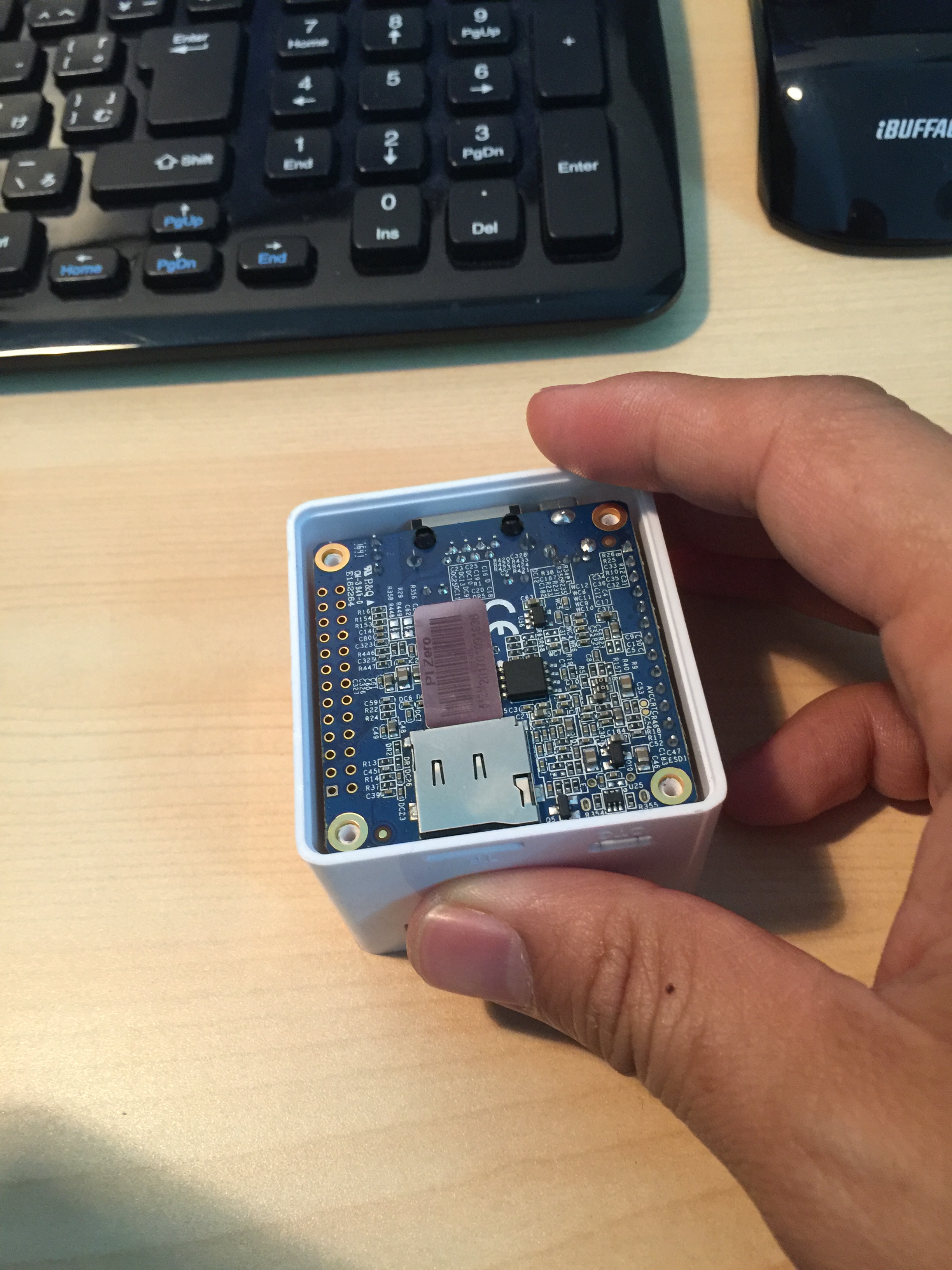

Căn chỉnh làm sao bo mạch của Orange PI Zero khớp vào 4 lỗ vít và các khe kết nối đều thông thoáng
Căn chỉnh làm sao bo mạch của Orange PI Zero khớp vào 4 lỗ vít và các khe kết nối đều thông thoáng. Sau đó lắp vít vào 4 chân và dán 4 chân cao su.

Sau đây phức tạp hơn chút là Orange Pi Zero với Extension board, vỏ cho loại này là loại màu đen

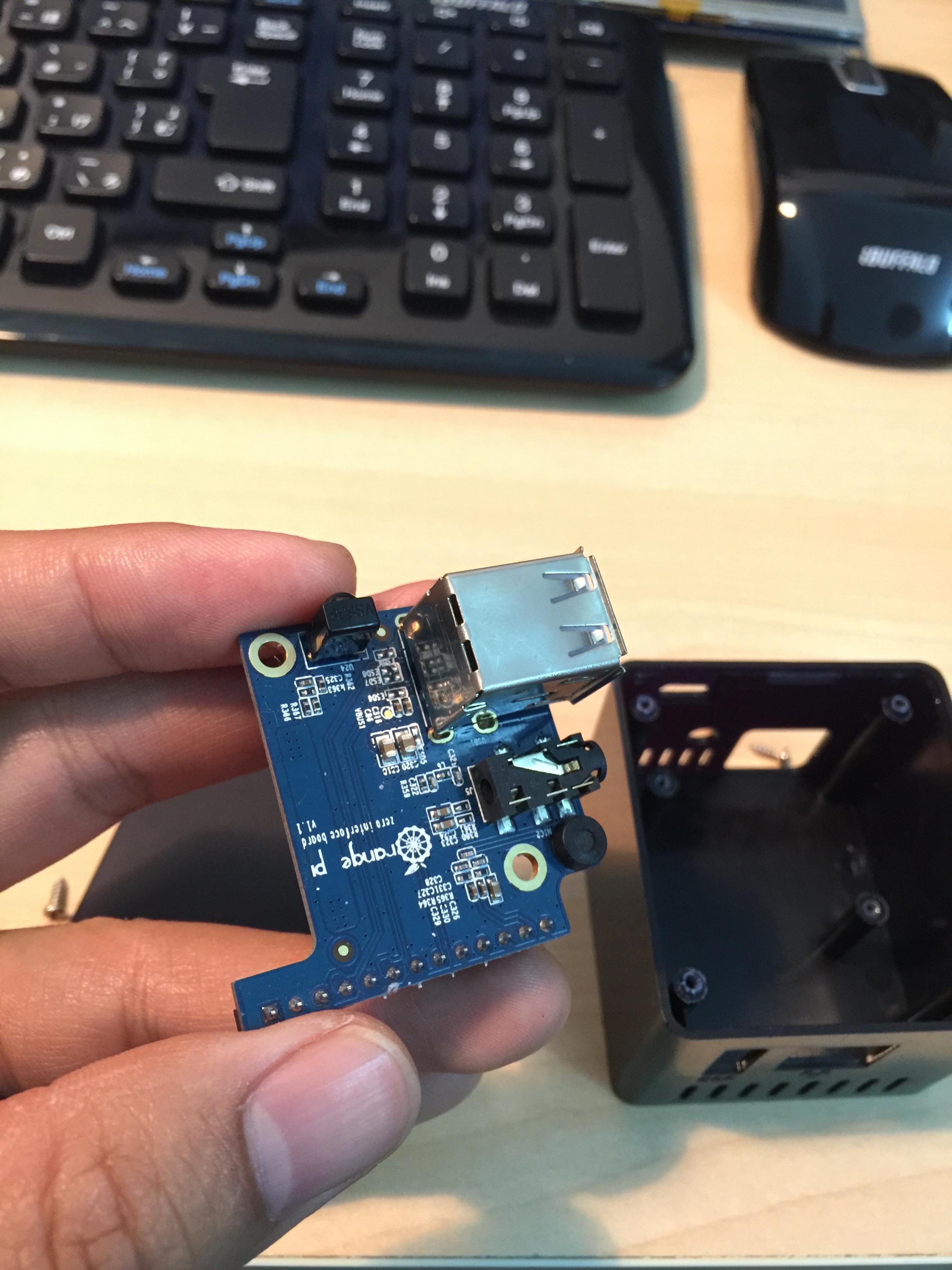

Đây là extention board của Orange Pi Zero, lắp nó trước vào vỏ, xem kĩ 2 cổng USB của main và lắp nó vào hướng của vỏ
Đây là extention board của Orange Pi Zero, lắp nó trước vào vỏ, xem kĩ 2 cổng USB của main và lắp nó vào hướng của vỏ

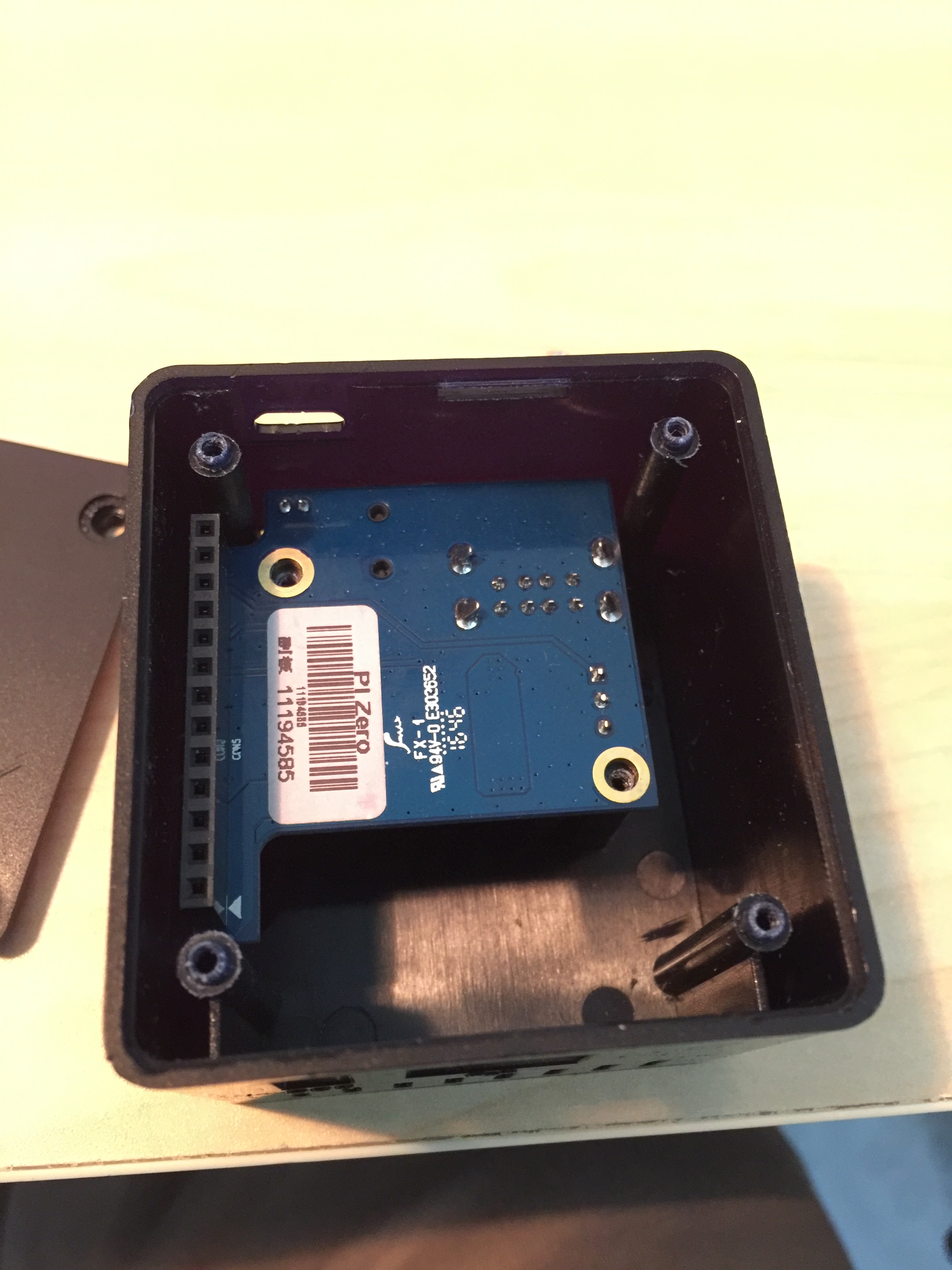

Sau khi lắp vào vỏ, chỉnh sao cho 2 lỗ của main khít với 2 chân vặn vít có sẵn trong vỏ
Sau khi lắp vào vỏ, chỉnh sao cho 2 lỗ của main khít với 2 chân vặn vít có sẵn trong vỏ

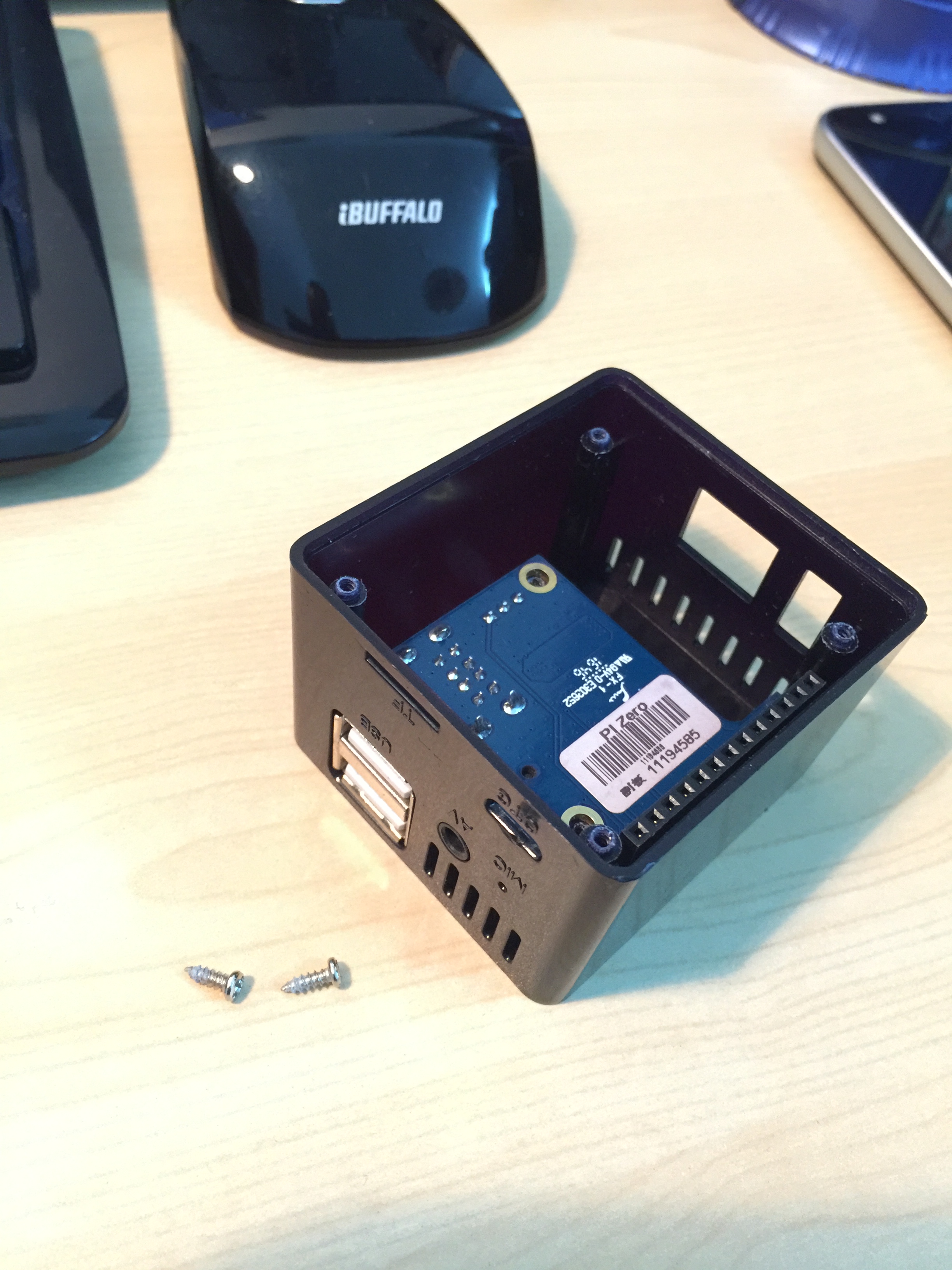

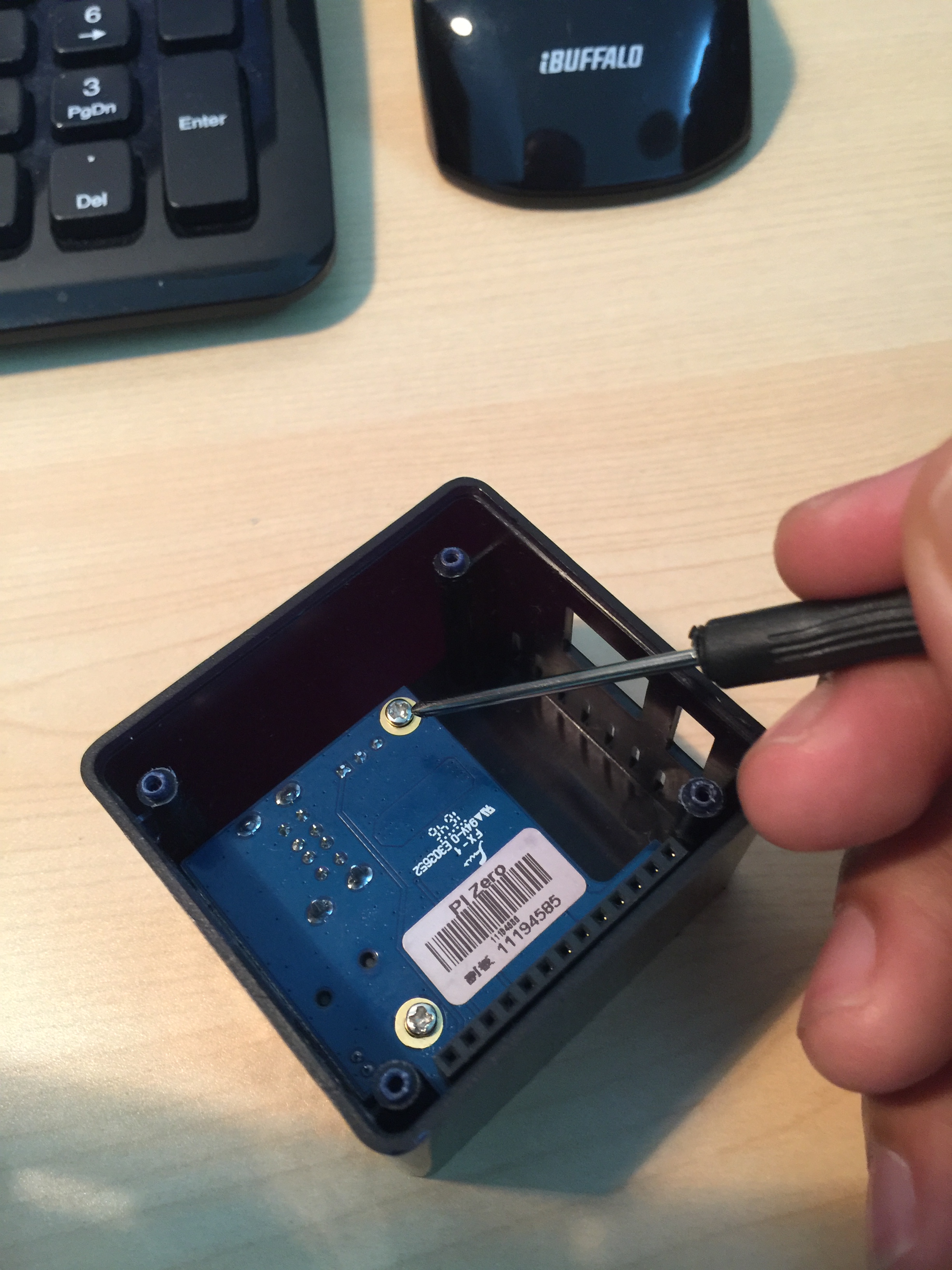

Có 2 vít đi kèm theo vỏ kép này, chuẩn bị và vặn khít phần mở rộng vào vỏ trước
Có 2 vít đi kèm theo vỏ kép này, chuẩn bị và vặn khít phần mở rộng vào vỏ trước

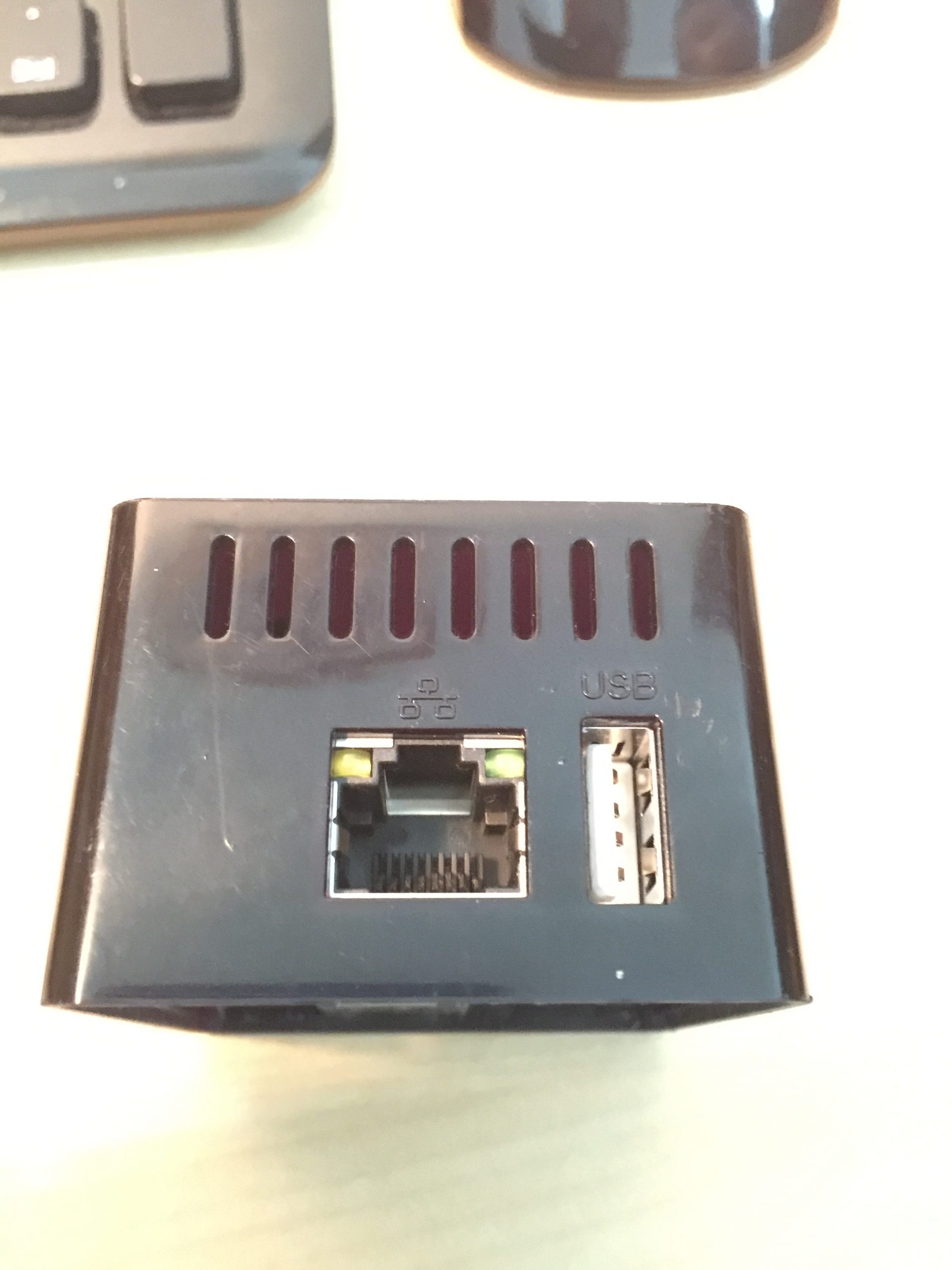

Sau khi hoàn thành thì trông nó thế này đây
Sau khi hoàn thành thì trông nó thế này đây

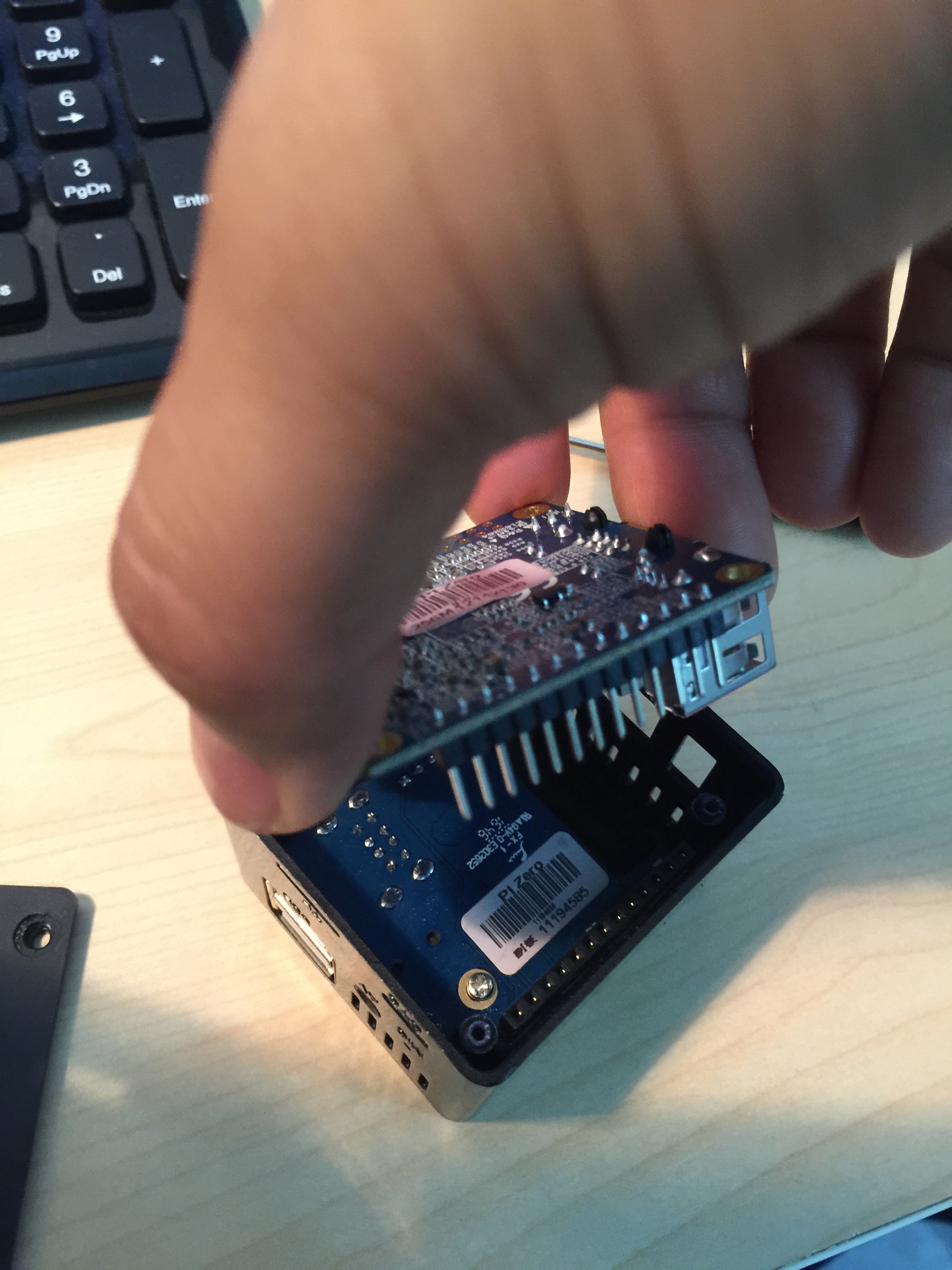

Tiếp đến lăp phần main Orange Pi Zero chính vào, phần tiếp xúc GPIO sẽ khớp chính xác với phần chân GPIO trên extension, bạn lắp khéo léo tránh bị gẫy chân tiếp xúc
Tiếp đến lăp phần main Orange Pi Zero chính vào, phần tiếp xúc GPIO sẽ khớp chính xác với phần chân GPIO trên extension, bạn lắp khéo léo tránh bị gẫy chân tiếp xúc.
Cuối cùng sau khi lắp khớp thì chỉnh làm sao cho 4 lỗ trên main khớp với 4 chân vặn vít. đậy nắp lại và vặn vít, dán chân cao su
Cuối cùng sau khi lắp khớp thì chỉnh làm sao cho 4 lỗ trên main khớp với 4 chân vặn vít. đậy nắp lại và vặn vít, dán chân cao su

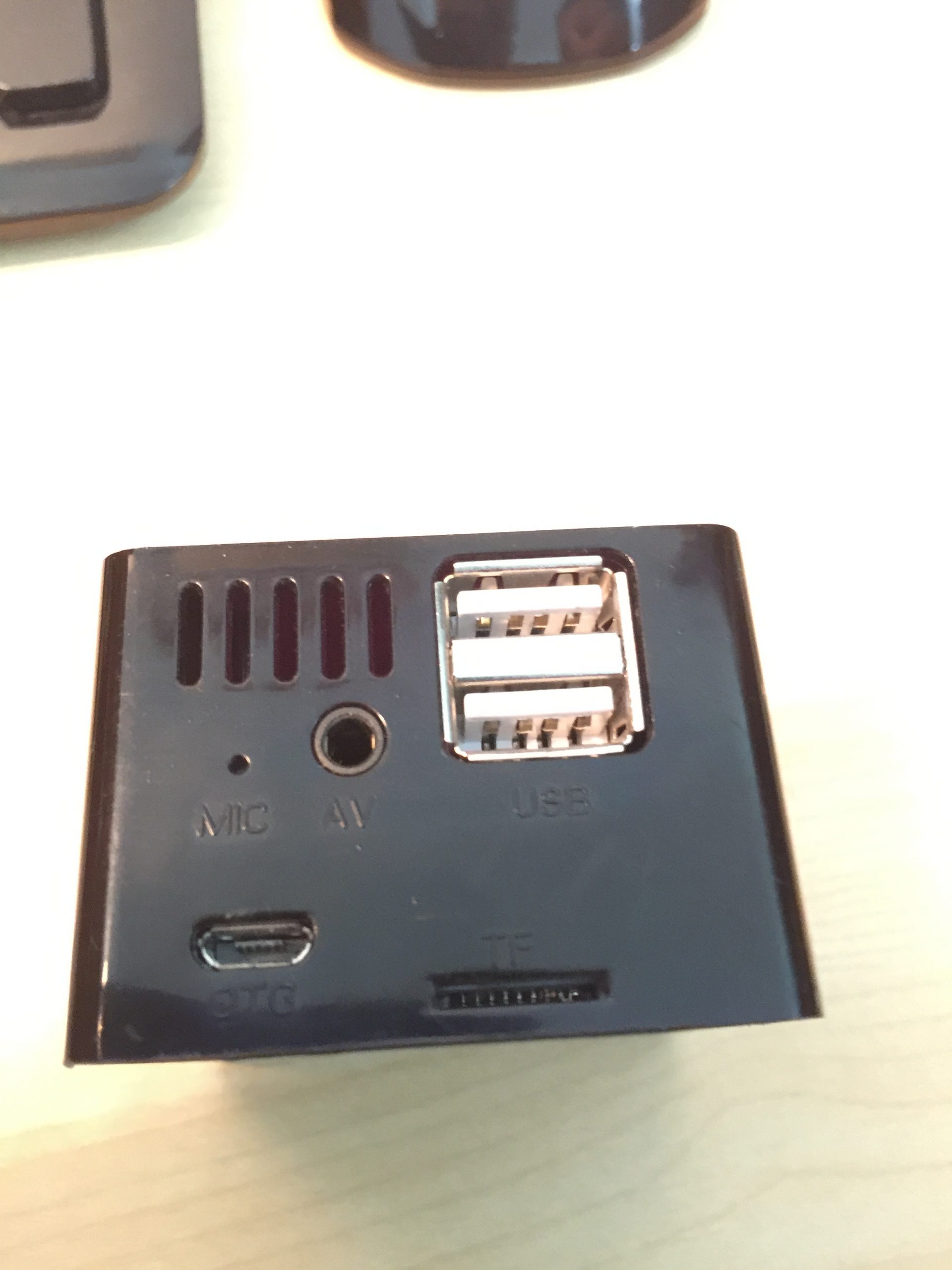

Khác với vỏ Orange PI đơn, vỏ Orange PI kép có thêm extension có thêm 2 cổng USB, 1 cổng Audio/Video, Micro. Tất cả đều được nhận sẵn với hệ điều hành Ubuntu hay Debian.

Sau khi lắp vào vỏ, Orange Pi Zero khá gọn nhẹ, dễ dàng gắn vào hoặc xếp vào 1 thiết bị nào đó để xây dựng các sản phẩm IoT
