Màn hình cho Orange Pi Zero (P2)

Như ở bài viết trước về màn hình cho Orange Pi Zero, tôi có đề cập đến việc sử dụng màn hình WaveShare 2.3inch và 2.8 inch nối cổng GPIO cho Orange Pi Zero. Tuy nhiên, mặc dù chính bo mạch của Orange Pi Zero, không có cổng xuất video HDMI nhưng Orange Pi Zero có thêm một extension có hỗ trợ xuất Video qua cổng AV. Hôm nay tôi giới thiệu cho các bạn về Extension này và cách nối qua cổng Video.

Bo mở rộng Extension cho Orange Pi Zero, có tại shop OrangePi.me . Giá chỉ có 80k. Bo mở rộng (extension) cho Orange Pi Zero, gắn vào cổng GPIO của Orange Pi Zero, cho phép Orange Pi Zero mở rộng thêm 2 cổng USB nữa và 1 cổng AV (Audio-Video OUT), cổng hồng ngoại cho điều khiern từ xa và mic cho ra lệnh giọng nói.

Để sử dụng được việc xuất Video qua cổng AV, bạn cần bộ sản phẩm như dưới đây, bao gồm bo mạch chính, bo mở rộng và vỏ (vỏ là optional nhưng nếu có sẽ dễ dàng hơn cho việc cắm cable.

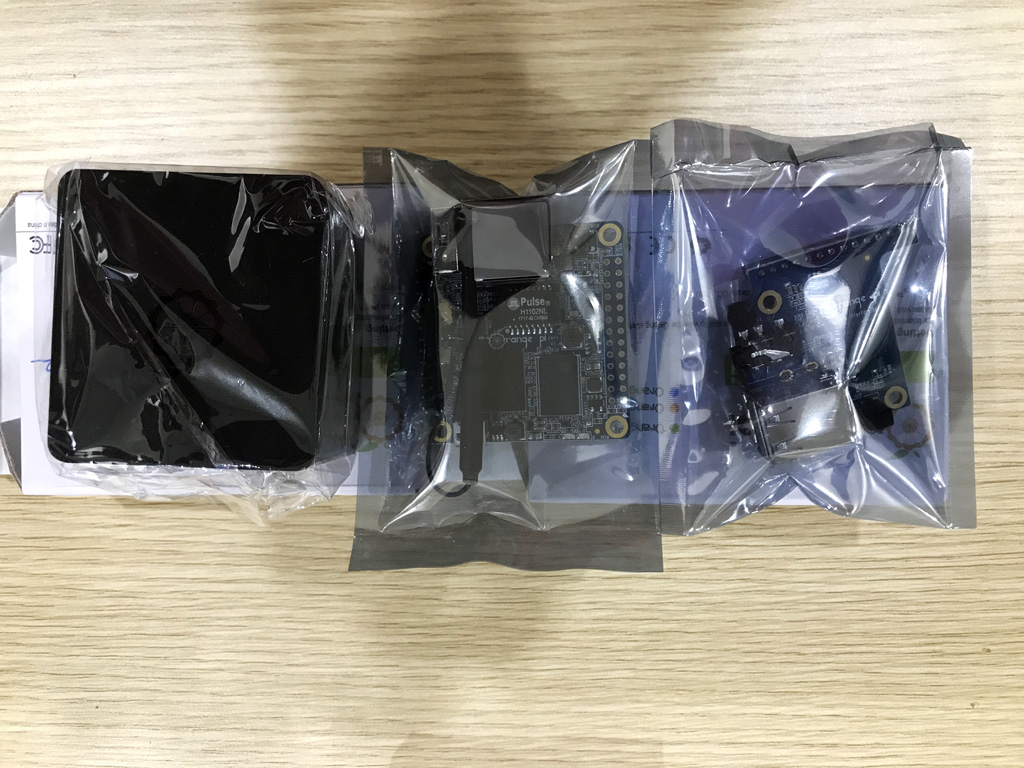

Bộ sản phẩm Orange Pi Zero gồm bo mạch chính, bo mở rộng và vỏ
Bộ sản phẩm Orange Pi Zero gồm bo mạch chính, bo mở rộng và vỏ

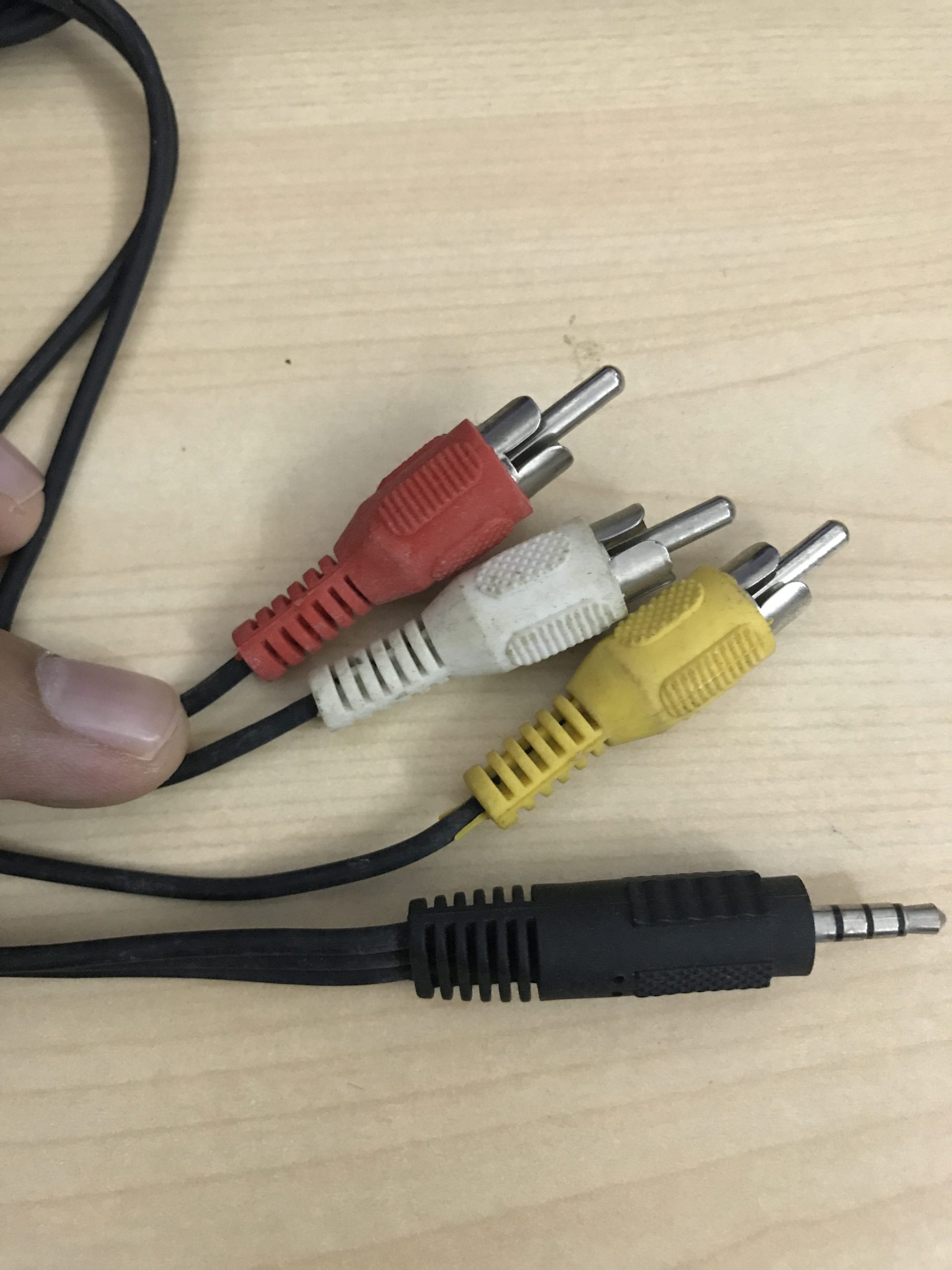

Ngoài ra bạn cần 1 cable AV 1 đầu 3,5mm 3 khấc và 1 đầu AV (màu vàng) 2 đầu Audio (đỏ và trắng), cable này bạn có thể tìm dễ dàng ở các cửa hàng bán đồ âm thanh hoặc điện tử

Tất nhiên là không thể thiếu nguồn micro USB cho Orange Pi Zero, 1 thẻ nhớ ít nhất class 10 tầm 8GB

Nếu đã đủ cả, ok ta bắt đầu công việc:

Phiên bản OS dùng là Armbian Ubuntu, trước kia các phiên bản nhỏ hơn như 5.25 hoặc 5.27 khi tôi mới test đều chưa hỗ trợ, cần phải chỉnh sửa thêm một chút. Đến khi ra phiên bản 5.30 thì đã hoàn toàn hỗ trợ AV out cho bo mở rộng của Orange PI. Bạn có thể tải về Armbian 5.30 cho Orange Pi Zero tại đây: https://www.armbian.com/orange-pi-zero/

Flash thẻ nhớ bằng phiên bản Armbian 5.30, sau đó gắn toàn bộ sản phẩm vào trong vỏ (chi tiết hướng dẫn ở bài Hướng dẫn lắp đặt Orange Pi Zero vào vỏ nhựa cắm cable và cắm đúng cổng màn hình Video màu vàng vào màn hình. Lượt khởi động đầu, Armbian chưa có xuất hình ra AV mà bạn phải tìm đến IP của Orange PI Zero để SSH vào, làm toàn bộ quá trình khởi động ban đầu theo Hướng dẫn cài Armbian cho Orange PI Zero

Khởi động lại Orange PI Zero với cable cắm sẵn, bạn sẽ có màn hình chạy 1 tty khác với độ phân giải khá khiêm tốn, tuy nhiên nếu sử dụng để theo dõi thì hoàn toàn không vấn đề gì.

Toàn bộ hướng dẫn và quá trình làm bạn xem video bên dưới

Chúc bạn thành công.
