Như các bạn đã biết, phiên bản Orange Pi 3B trước đây là phiên bản v1.1 và hãng đã có thông báo trước về 1 số thay đổi trên phiên bản Orange Pi 3B thế hệ thứ 2, hay còn gọi là phiên bản v2.1. Trong bài viết này, hãy cùng chúng tôi tìm hiểu xem có những thay đổi gì trong phiên bản Orange Pi 3B thế hệ thứ 2.

1.Về cấu hình

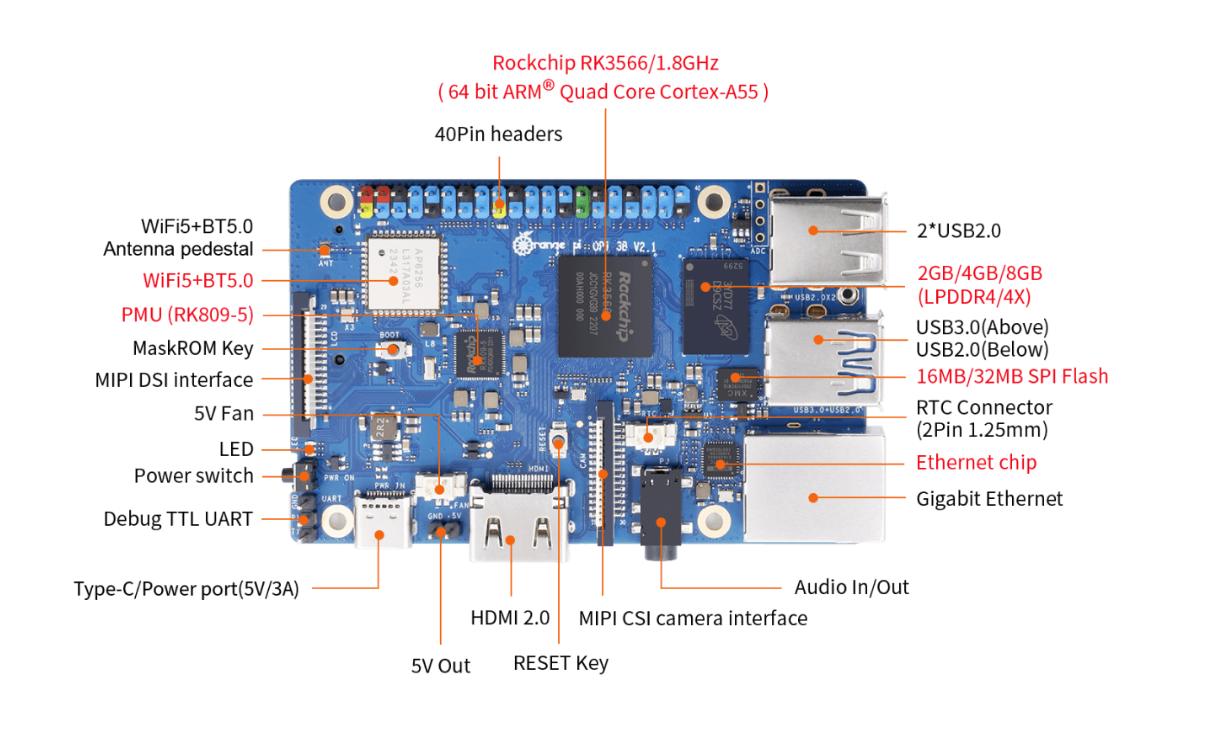

Orange Pi 3B v2.1 không có một thay đổi nhiều về cấu hình, vẫn là chip RK3566 64bits lõi tứ, tốc độ tối đa 1.8GHz, các lựa chọn RAM từ 2GB đến 4GB và 8GB. Khe cắm eMMC, HDMI 2.0, Gigabit LAN và Wifi5 + BT5 có hỗ trợ BLE. Khác biệt về phần cứng là Orange Pi 3B v2.1 vẫn có cổng M2 M-Key cho ổ SSD nhưng là ổ SSD 2280 phổ thông, chứ không phải ổ 2242 hoặc 2230 như phiên bản v1.1

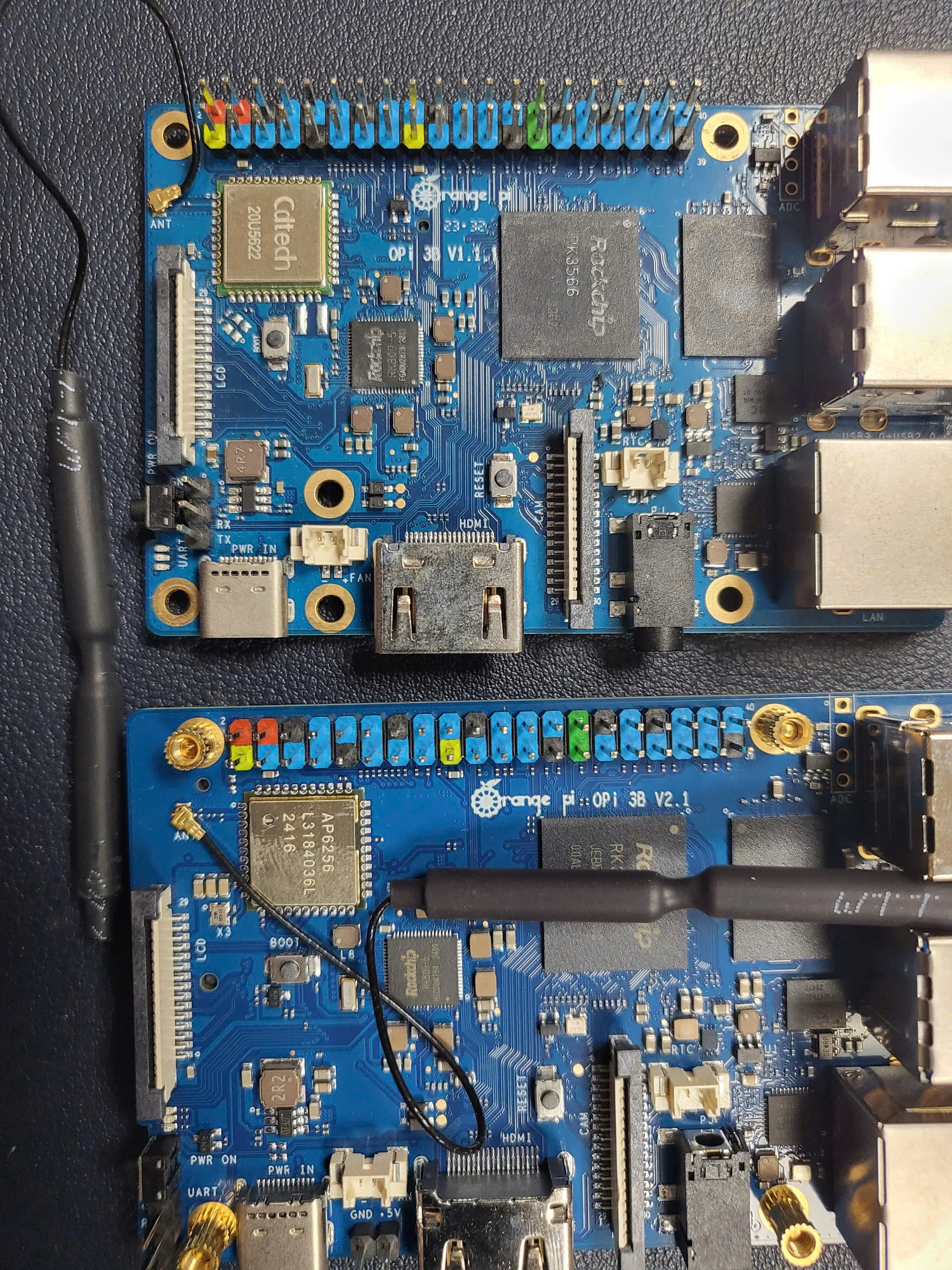

Ngoài ra, chip Wifi5 + BT5 của phiên bản v1.1 là CDTech 20U5622 thì sang phiên bản v2.1 là chip AP6256 của hãng AMPAK. Theo thông tin của hãng, việc thay con chip AP6256 làm giảm xung đột trên mạch với chip LAN Ethernet (YT8531C) dẫn đến 1 số lỗi mất cổng LAN đã xảy ra đối với phiên bản v1.1. Chip AP6256 cũng là chip được sử dụng trên bo mạch Orange Pi 3 phiên bản đời đầu, hoạt động rất ổn định.

2. Về hình thức

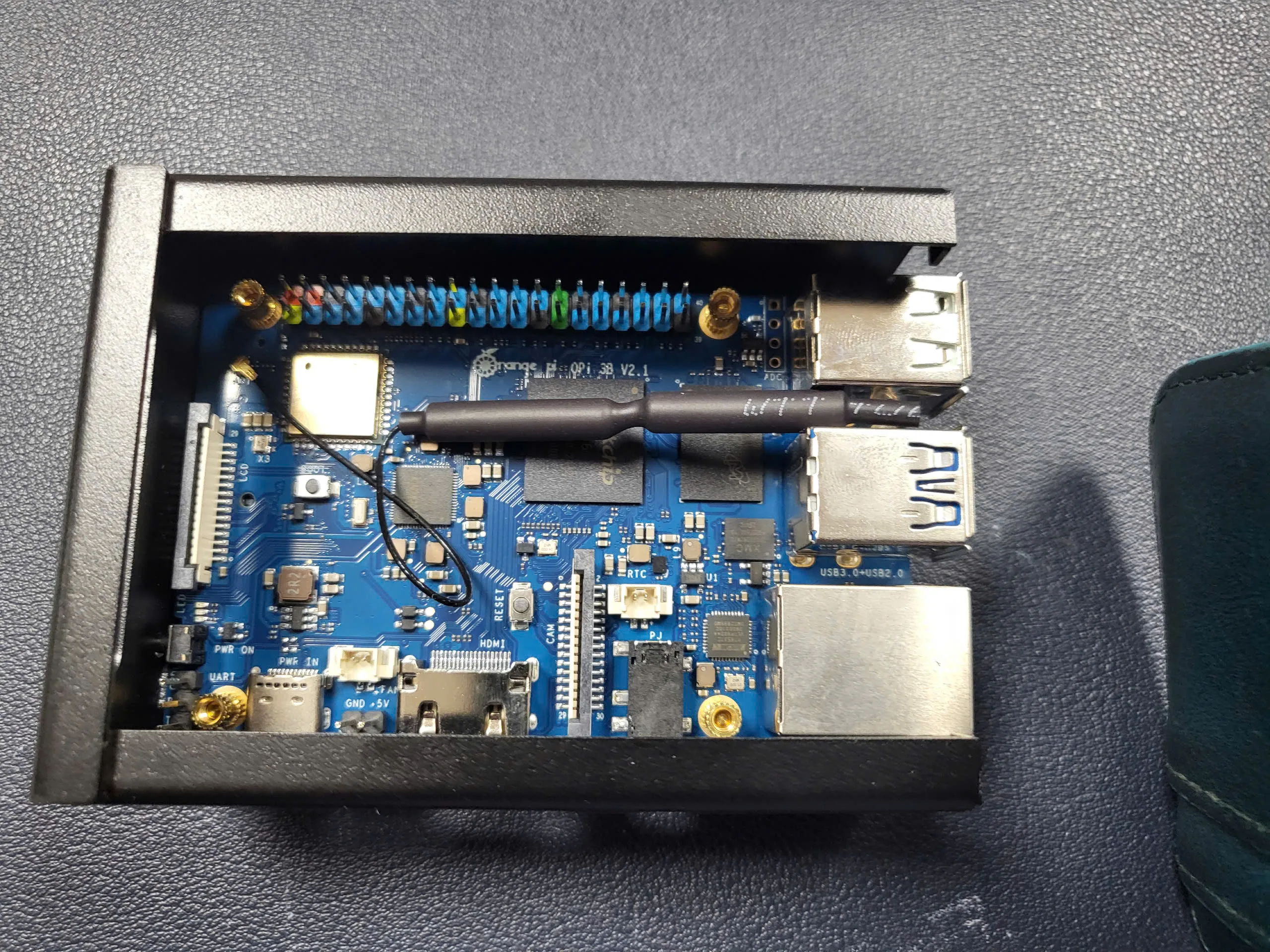

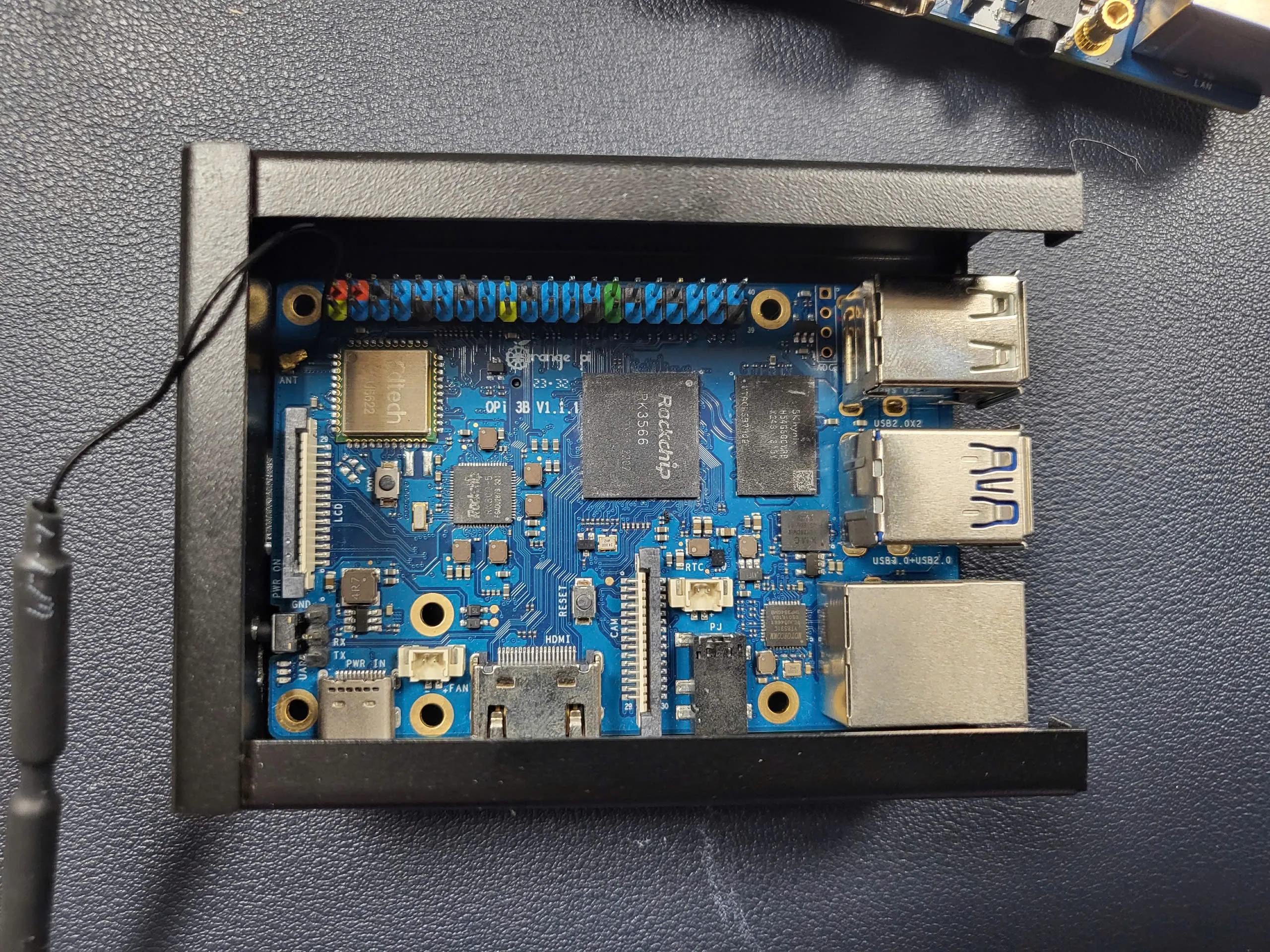

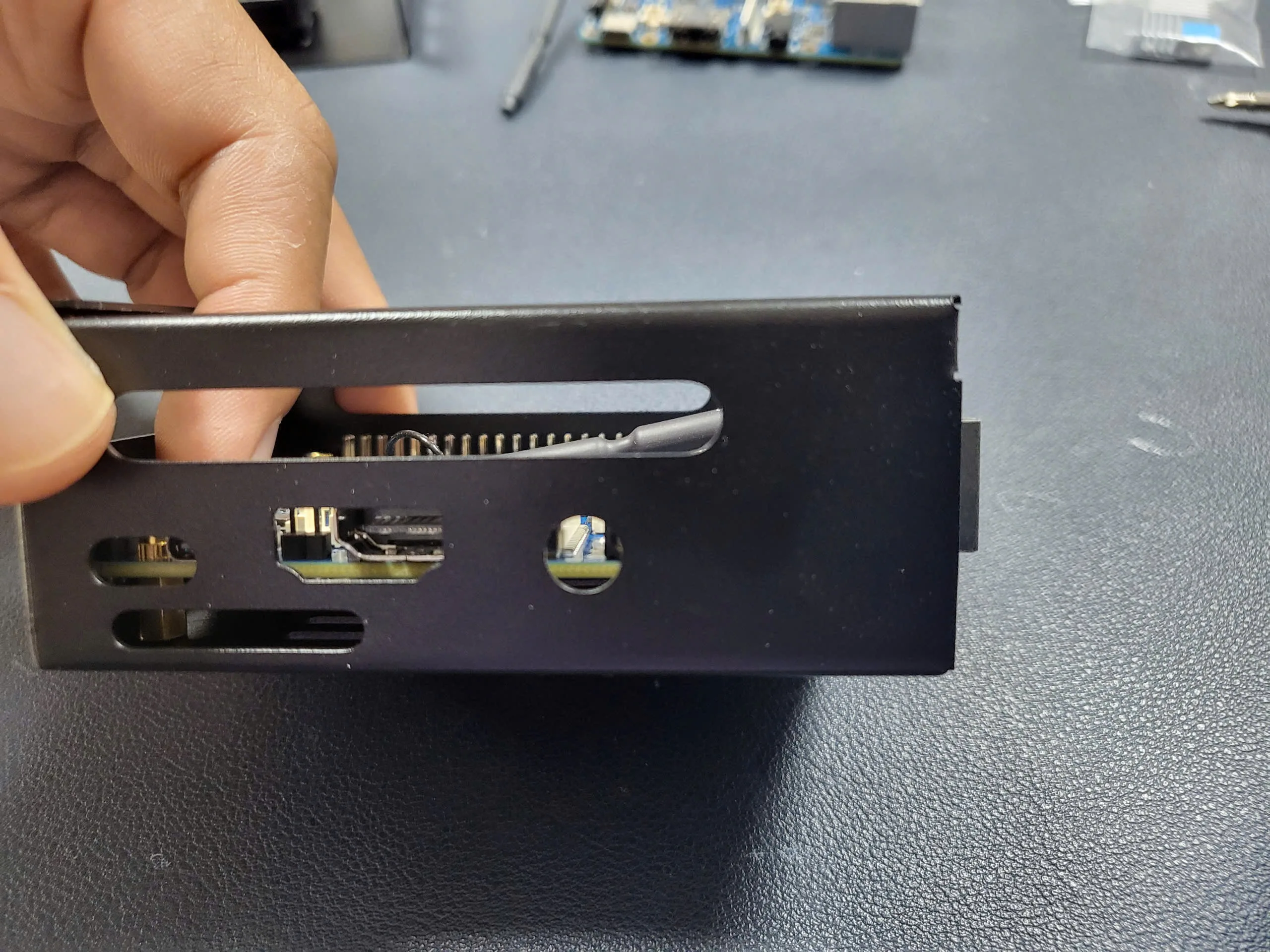

Orange Pi 3B v2.1 không giữ nguyên kích thước 56x85mm mà tăng thêm 4mm chiều ngang thành 56x89mm, dẫn đến có 1 số thay đổi về vị trí các cổng và các chân tiếp xúc, dẫn đến việc sử dụng vỏ sắt và vỏ mica cũ không còn phù hợp. Và bắt buộc phải thay đổi vỏ mới. Cụ thể là do chuyển bộ 3 chân debug UART ra mép ngoài mạch, dẫn đến lỗ bắt vít mạch phải dịch chuyển vào trong khoảng 4mm, và đương nhiên không thể bắt vít được trên các vỏ cũ.

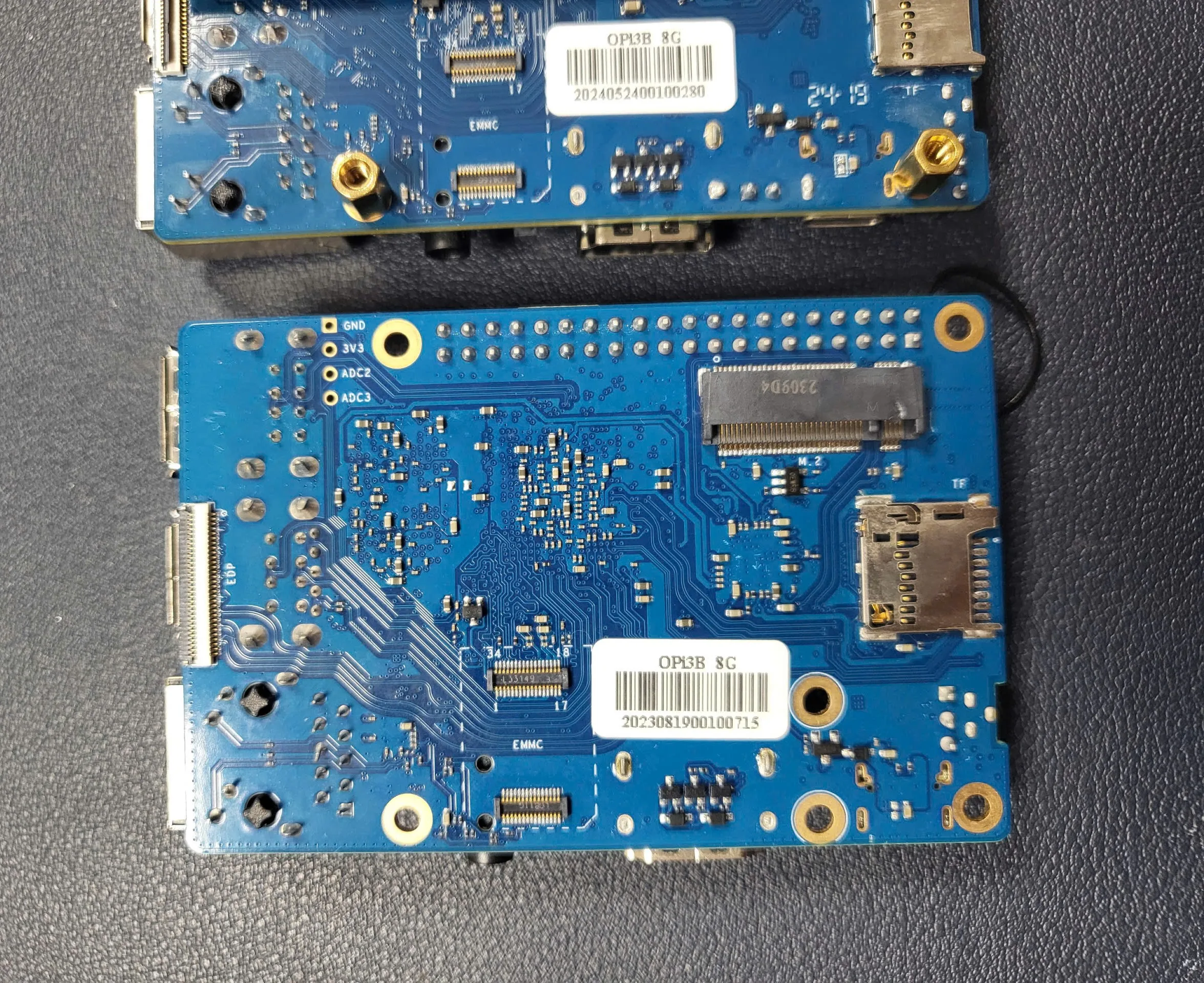

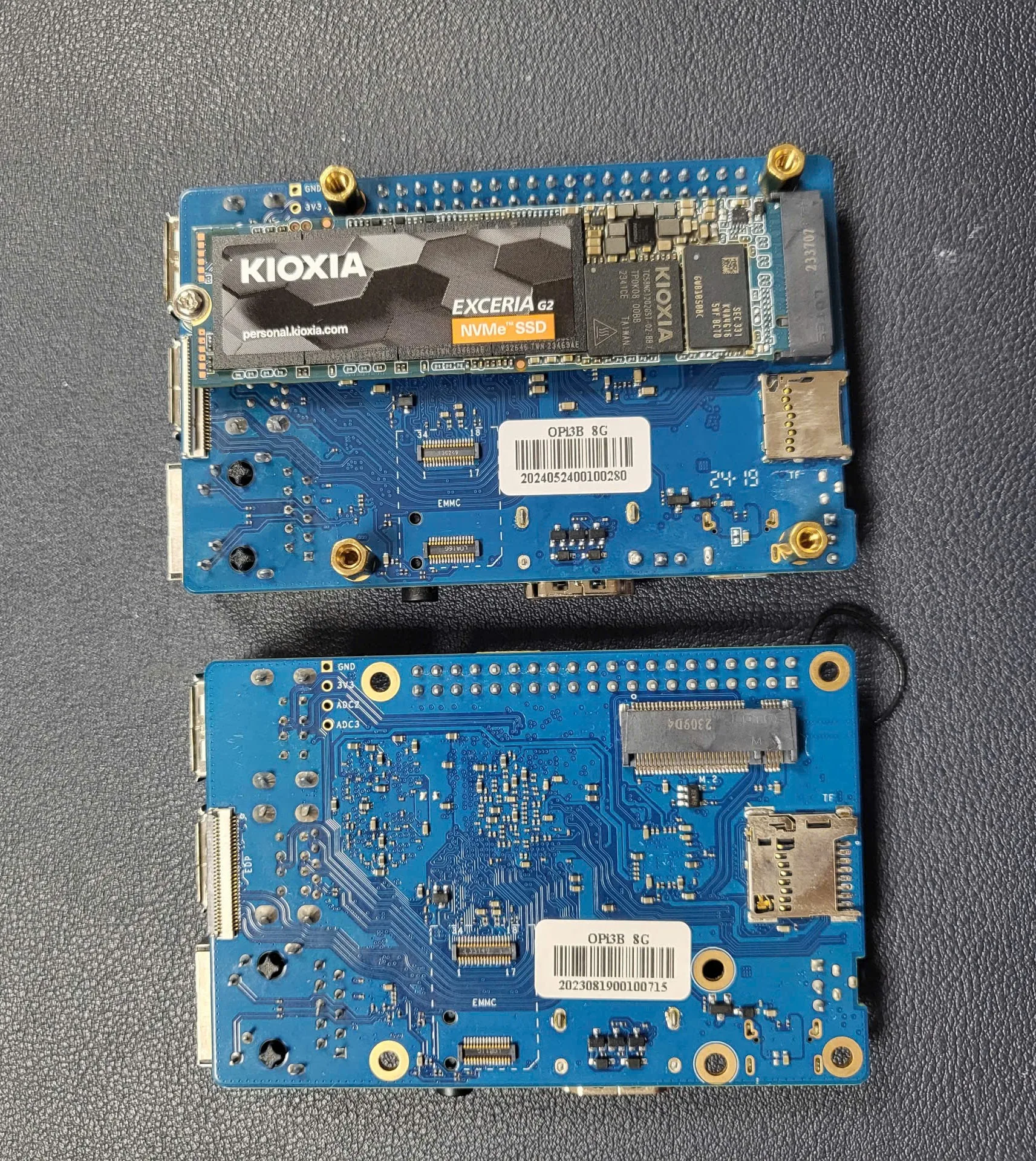

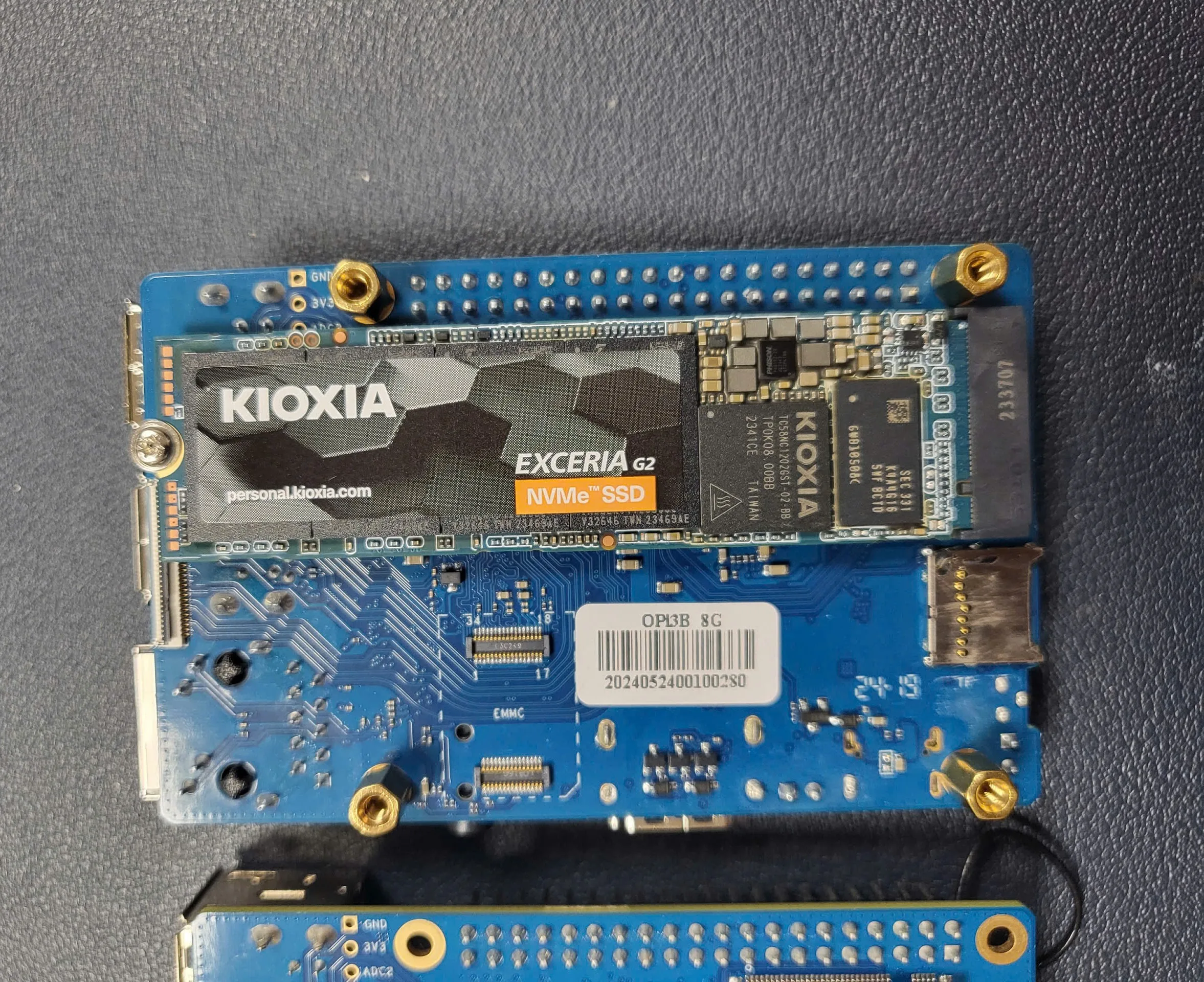

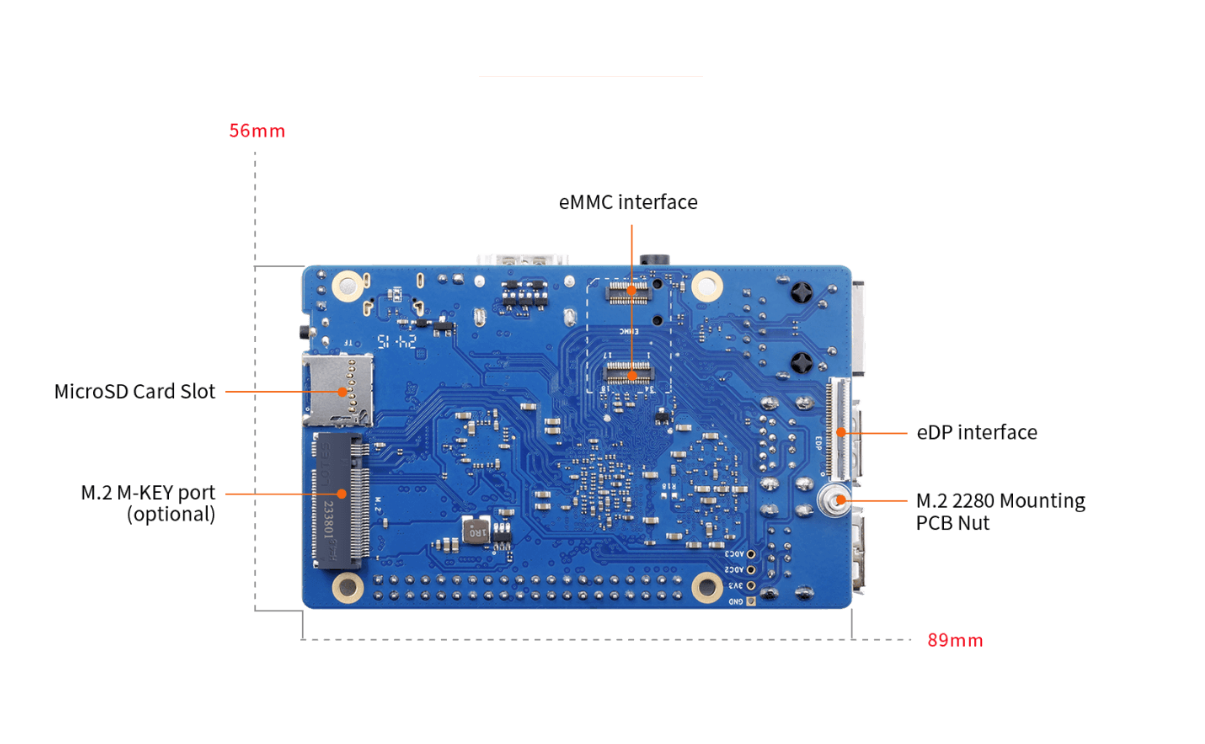

Ngoài ra, ở các lỗ để trống bắt chân ổ SSD 2240 và 2230, giờ công cần nữa, bo mạch bổ sung thêm chân 5v để cắm quạt, thay vì phải cắm vào GPIO như trước. Vị trí của cổng eMMC Module gần như được giữ nguyên nhưng cổng M.2 M-Key thì xoay ngược hoàn toàn và đặt ngang với bo mạch, ngay bên cạnh cổng microSD. Chắc vì lí do muốn đặt ngang ổ SSD 2280 với kích thước dài là 80mm nên bo mạch cần to ngang ra thành 89mm (bao gồm cả chân cắm)

So sánh trực quan

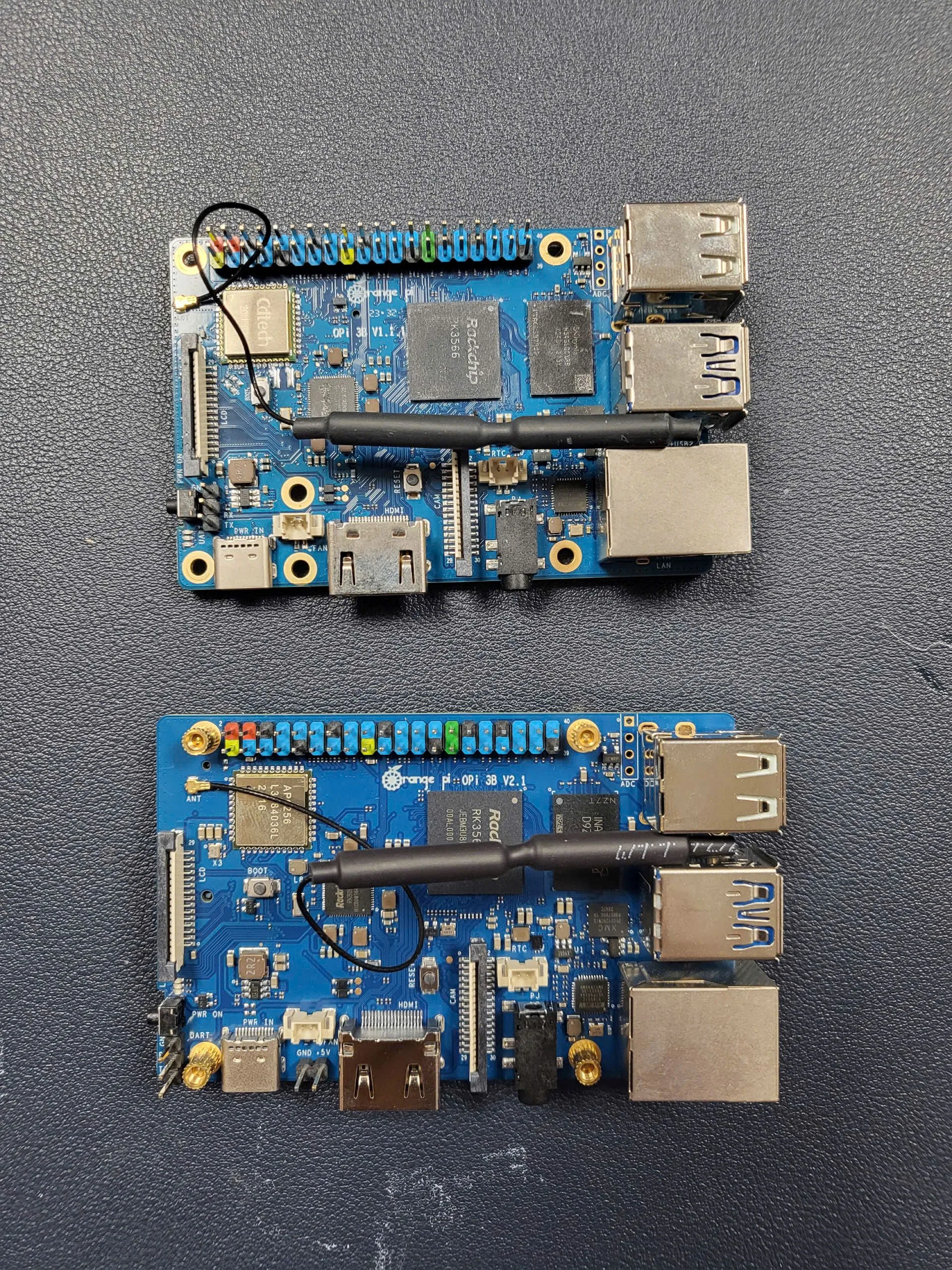

Dưới đây là so sánh trực quan tại Orange Pi Việt Nam của cả 2 phiên bản Orange Pi 3B
