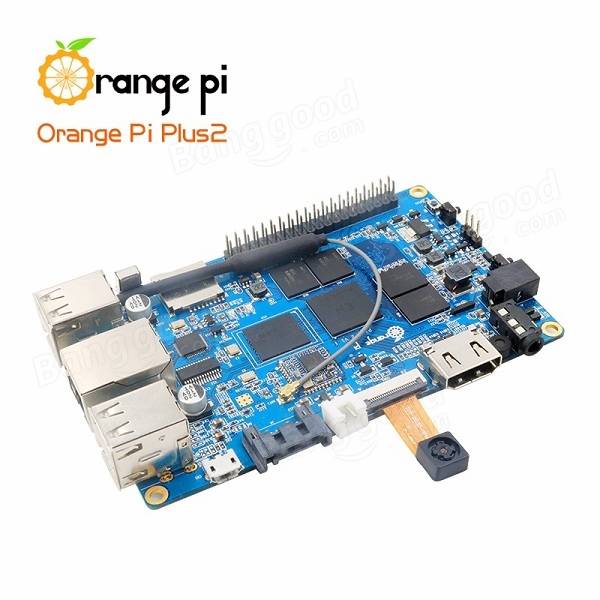

Orange Pi Plus 2 là một phiên bản có cấu hình khá mạnh của Orange Pi với RAM 2GB, 4 cổng USB, 1 cổng LAN, Wifi, IR, AV Out và đặc biệt là cổng SATA cùng nguồn cho phép bạn nối thêm ổ cứng. Tuy nhiên một điều đặc biệt khác nữa là bạn có thể sử dụng luôn camera cho Orange Pi mà ko cần bo mạch chuyển đổi.
Sau đây tôi sẽ hướng dẫn bạn cài Camera gắn cổng CSI mã SH-2035-IPLAY của Orange Pi trên bo mạch Orange Pi Plus 2
Bạn cần
- Bo mạch Orange Pi Plus 2, nguồn, thẻ nhớ đã cài sẵn Armbian 5.30 (bản mới nhất)
- Camera gắn cổng CSI mã SH-2035-IPLAY của Orange Pi
- Màn hình HDMI để test, ổ cứng để lưu video cam đã quay (nếu có)
OK. Bắt đầu
-
- Cài Armbian cho Orange Pi Plus 2, tương tự như cho Orange Pi Zero, nhưng bạn phải tải đúng phiên bản. SSH và đăng nhập root để khởi tạo, tạo thêm 1 tài khoản nữa là admin để sử dụng cho Motion
- Chạy câu lệnh cập nhật hệ điều hành
apt-get update
apt-get upgrade - Cài driver cho camera bao gồm driver gc2035 và vfe_v4l2.
sudo modprobe gc2035
sudo modprobe vfe_v4l2 - Sửa file /etc/modules để luôn tải driver này khi khởi động (bỏ dấu # trước 2 driver này)
sudo nano /etc/modules
- Tạo thư mục motion để lưu video và hình ảnh của camera
mkdir ~/motion
chmod 777 ~/motionThư mục này sẽ có đường dẫn là /home/admin/motion
- Cài motion
apt-get install motion
- Sửa các file config của motion
nano /etc/motion/motion.conf
=> target_dir: Thư mục lưu video, ví dụ như là /home/admin/motion tạo từ trước
=> stream_localhost: Set là off thì có thể xem được từ IP trong cùng 1 lớp mạng - Khởi động motion như daemon
nano /etc/default/motion
=> start_motion_daemon = yes - Các câu lệnh khởi động, tắt và kiểm tra motion
/etc/init.d/motion start
/etc/init.d/motion restart
/etc/init.d/motion statusSau khi khởi động thành công bạn có thể test thử motion chạy ở địa chỉ IP của Orange Pi, cổng 8081, ví dụ http://192.168.1.30:8081
- Trong trường hợp motion bị lỗi, kiểm tra các thành phần sau
– File config không đúng, copy file config ra thư mục kháccp /etc/motion/motion.conf /etc/motion.conf
– File log của motion ko ghi được, chmod quyền ghi cho file này
chmod 777 /var/log/motion/motion.log
Xem video này có hướng dẫn và demo
