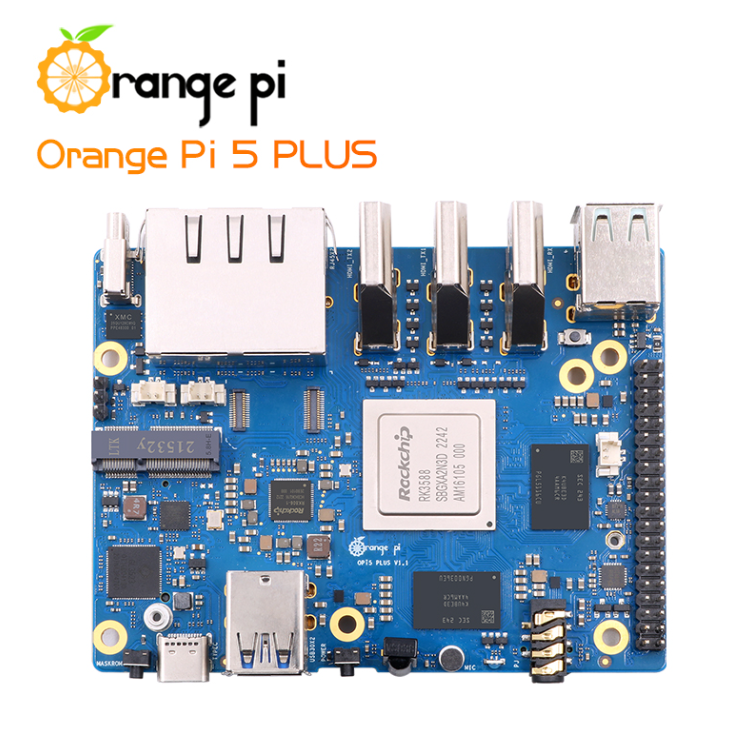

Orange Pi 5 Plus 8GB RAM

Orange Pi 5 Plus sử dụng chip SOC RK3588 cho phép sử dụng tới 2 cổng HDMI 2.1 đồng thời với 2 cổng mạng 2.5GbE và có tới luôn 2 cổng PCIe, 1 cái eKey cho Wifi-BT và 1 cái M-Key cho ổ cứng SSD NVME.

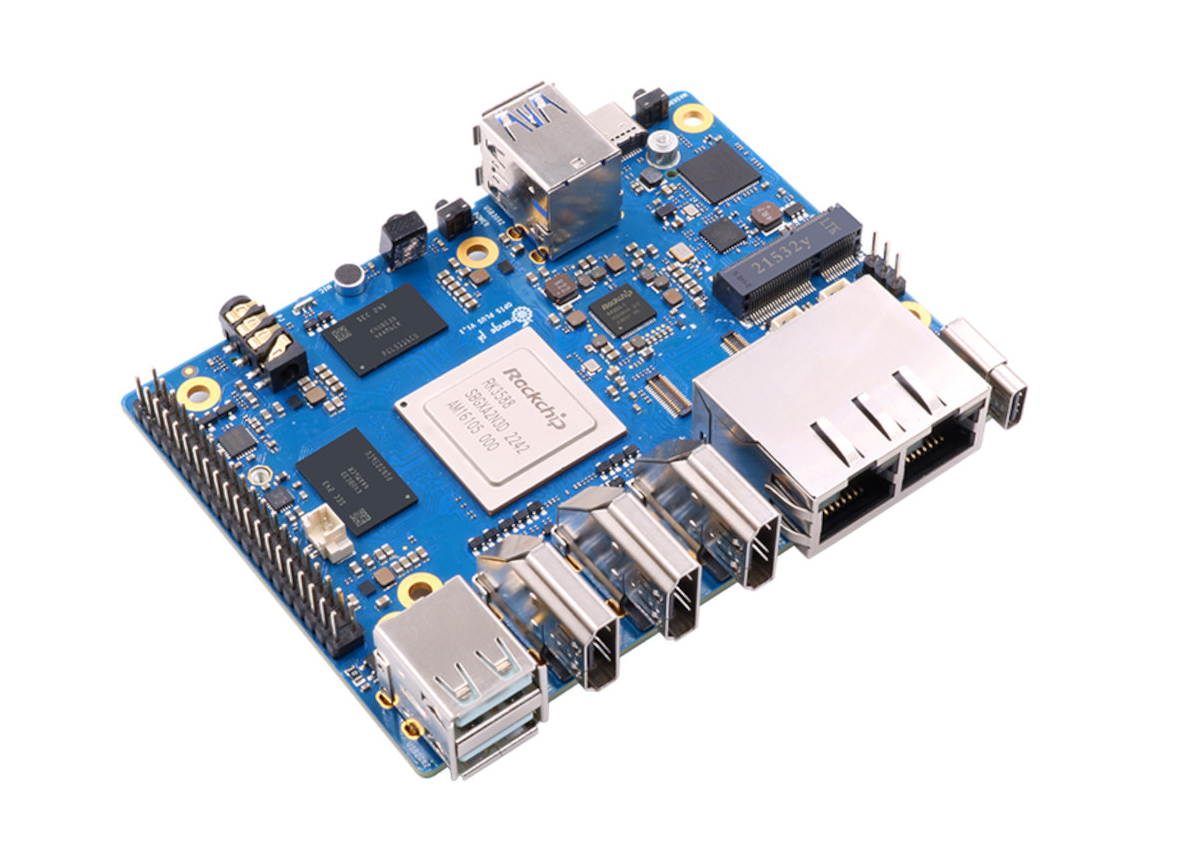

Như vậy là Máy tính nhúng SBC (Single Board Computer) Orange Pi 5 plus sẽ có kích thước to hơn so với các bo mạch cũ là 100 x 70mm (3.9″ x 2.8″), tích hợp trên đó rất nhiều cổng kết nối. Bo mạch này có:

• 2 cổng USB 3.0 Type-A
• 1 cổng USB 3.1 Gen 1 Type-C (có thể sử dụng như cổng DisplayPort 1.4)
• 1 cổng USB Type-C để cấp nguồn
• 2 cổng USB 2.0
• 2 cổng HDMI 2.1 ports (up to 8K/60fps output)
• 1 cổng HDMI 2.0 input (up to 4K/60fps)
• 1 cổng 3.5mm audio jack
• 2 cổng 2.5 GbE Ethernet LAN
• ngoài ra còn thêm cổng MIPI-CSI và MIPI-DSI cho camera và màn hình, củng với cổng IR, cổng quạt FAN và một số thứ khác nữa
• tất nhiên không thể thiếu được bộ GPIO 40 chân của các bo mạch nhúng

Cấu hình của Orange Pi 5 Plus sử dụng chip SoC – Rockchip RK3588 lõi 8 như phiên bản RK3588S của Orange Pi 5, Mali-G610 MP4 GPU và 6 TOPS AI. Bo mạch có 4 tùy chọn là 4GB, 8GB và 16GB RAM DDR4 (Orange Pi Việt Nam sẽ bán lẻ 2 phiên bản 8GB và 16GB, phiên bản 4GB đặt hàng). Về lưu trữ, ngoài 16MB hoặc 32MB bộ nhớ flash bootloader, chúng ta vẫn có microSD mặc định và tùy chọn cổng để gắn eMMC 32GB, 64GB, 128GB, hoặc 256GB (không có sẵn eMMC) và cổng M2 lên tới size 2280 phía sau hỗ trợ PCIe 3.0 cho ổ cứng SSD NVME.

Vê kết nối, ngoài 2 cổng LAN 2.5 GbE Ethernet có sẵn, Orange Pi 5 Plus có thêm cổng M2 E-KEY gắn thêm card wifi BT size 2230 cho khả năng mở rộng thêm WIFI và BT 5.0 sẵn luôn. Một điểm mới nữa là Orange Pi 5 Plus có thêm 1 cổng RTC 2 pin cho các bạn gắn thêm module RTC cho việc chạy các thiết bị cần sự chính xác của thời gian mà không phụ thuộc vào bo mạch và kết nối internet. Đã qua thời khan hiếm chip nên lần này Orange Pi 5 Plus sử dụng 2 chip RTL8215BG cho 2 cổng mạng lan 2.5GbE của họ.

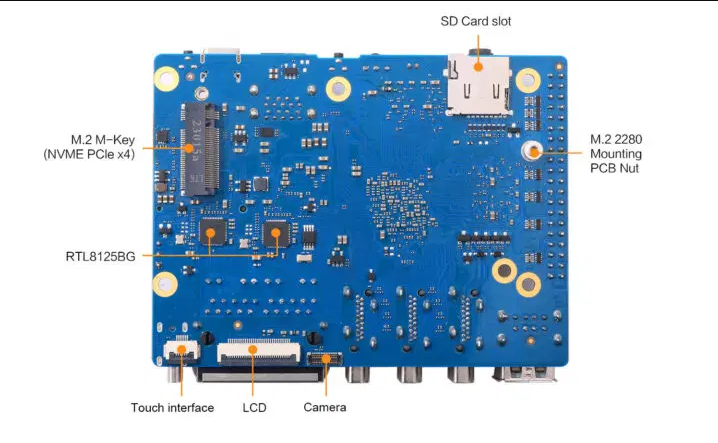

Phía sau, ngoài cổng M2 MKey đã nói cho NVME PCIe 3, thì chúng ta có sẵn luôn cổng MIPI CSI cho Camera và MIPI DSI cho màn hình LCS và cả 6-pin FPC cho cảm ứng màn hình.

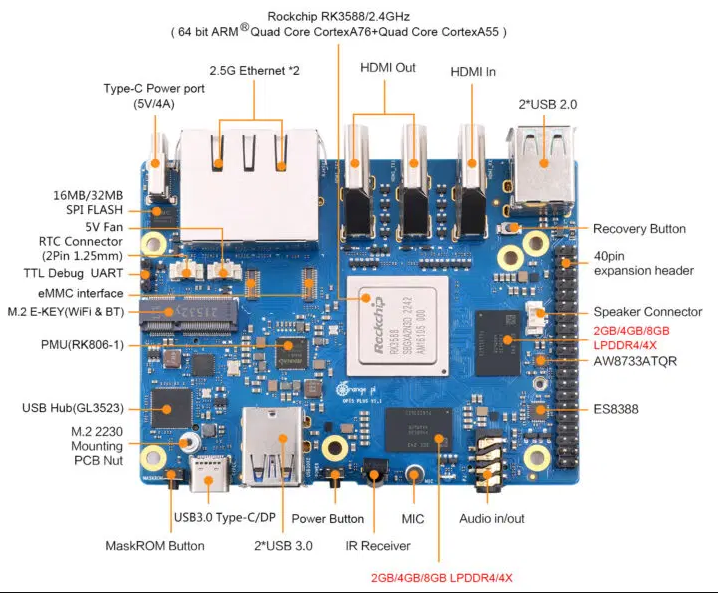

Cấu hình Orange Pi 5 Plus :

• SoC – Rockchip RK3588
  • CPU – Octa-core processor with 4x Cortex-A76 cores @ up to 2.4 GHz, 4x Cortex-A55 cores @ up to 1.8 GHz
  • Arm Mali-G610 MP4 GPU with support for OpenGL ES1.1/2.0/3.2, OpenCL 2.2, and Vulkan 1.2
  • 6 TOPS AI accelerator with support for INT4/INT8/INT16/FP16 mixed operation
  • VPU – 8Kp60 H.265/VP9/AVS2 10-bit decoder, 8Kp30 H.264 decoder, 4Kp60 AV1 decoder, 8Kp30 H.265/H.264 encoder
• System Memory – 4GB, 8GB, or 16GB LPDDR4/4x
• Storage
  • 16MB or 32MB QSPI NOR Flash
  • MicroSD card slot
  • eMMC flash socket for 32GB, 64GB, 128GB, or 256GB module
  • M.2 2280 PCIe 3.0 x4 socket for NVMe SSDs up to 2,000 MB/s
• Video Output
  • 2x HDMI 2.1 ports up to 8Kp60
  • DisplayPort 1.4 up to 8Kp30 via USB-C port
  • 2x 4-lane MIPI DSI connector up to 4Kp60
  • 6-pin FPC socket for touchscreen
• Video Input
  • Camera I/F – 4-lane MIPI CSI connector
  • HDMI 2.0 input up to 4Kp60
• Audio
  • ES8388 audio codec, AWINIC AW8733ATQR audio amplifier
  • 3.5mm audio jack with headphone and microphone support
  • Onboard MIC
  • Support for HDMI 2.1 eARC
  • Speaker connector
• Networking
  • 2x 2.5GbE RJ45 ports via RTL8125BG controllers
  • Optional WiFi and Bluetooth via M.2 module
• USB – 2x USB 3.0 ports, 1x USB 3.1 Gen 1 (5 Gbps) Type-C port, 2x USB 2.0 ports
• Expansion
  • 40-pin header with GPIO, UART, I2C, SPI, CAN, I2S, PDM, AUDDSM, SDIO, PWM
  • M.2 Key-M socket (PCIe 3.0 x4) for 2280 NVMe SSDs, or other PCIe 2280 modules (e.g. AI accelerators)
  • M.2 Key-E socket (PCIe 2.0 x1/PCM/UART/USB2.0) for 2230 modules such as WiFi 6 and Bluetooth modules
• Debugging – 3-pin UART header for serial console
• Misc
  • Power, MaskROM, and Recovery buttons
  • Power LED, status LED, RGB LED
  • IR receiver
  • 5V fan connector
  • 2-pin connector for RTC backup battery
• Power Supply
  • 5V/4A via USB Type-C port
  • RK806-1 PMU
• Dimensions – 100 x 70 mm (Slightly wider than Orange Pi 5B)
• Weight – 86.5 grams
