Orange Pi R1 Plus phiên bản LTS Rockchip RK3328 1GB RAM

Như đã giới thiệu từ trước, từ tháng 11/2021, nhà sản xuất Orange Pi đã công bố thêm 1 phiên bản khác của dòng Orange Pi R1 Plus với việc thay đổi 1 chip LAN thành chip có chi phí thấp hơn và sẵn hàng hơn. Đồng thời đưa Orange Pi R1 Plus vào dòng sản phẩm LTS (Long-term support) có nghĩa là R1 Plus sẽ được hãng support và hỗ trợ phát triển lâu dài.

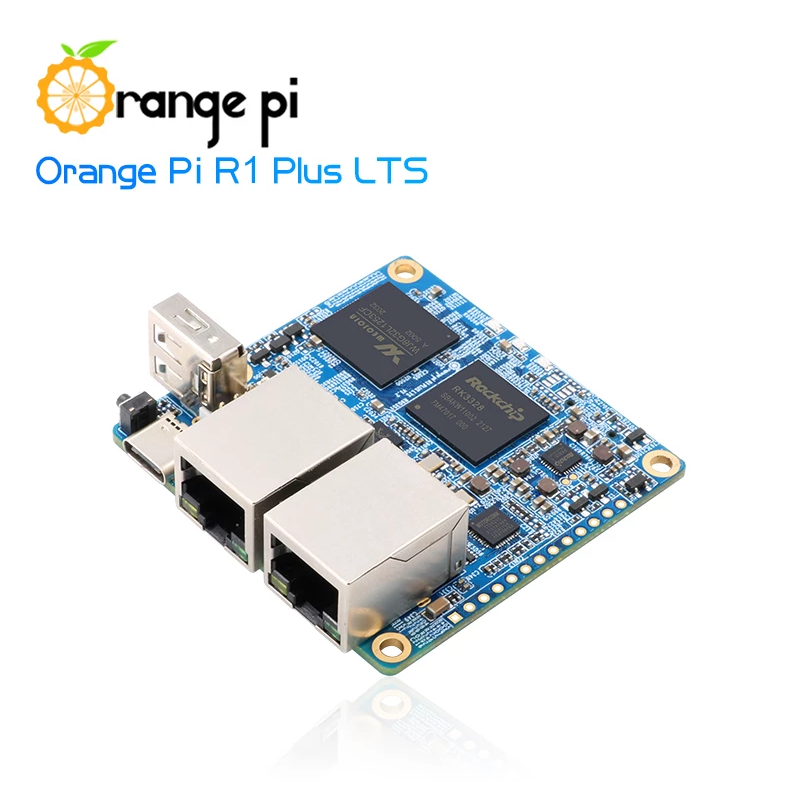

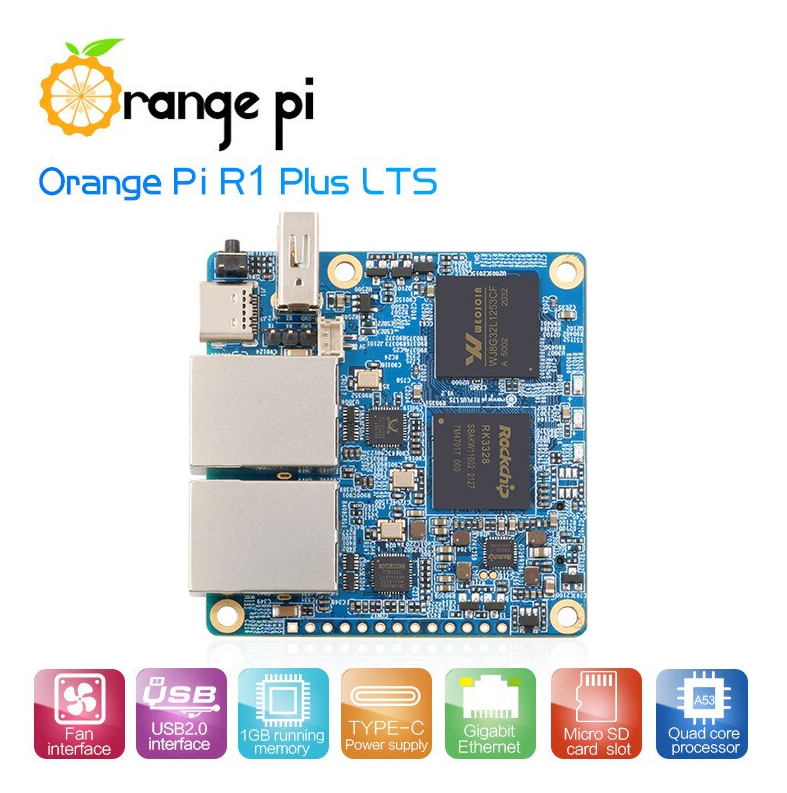

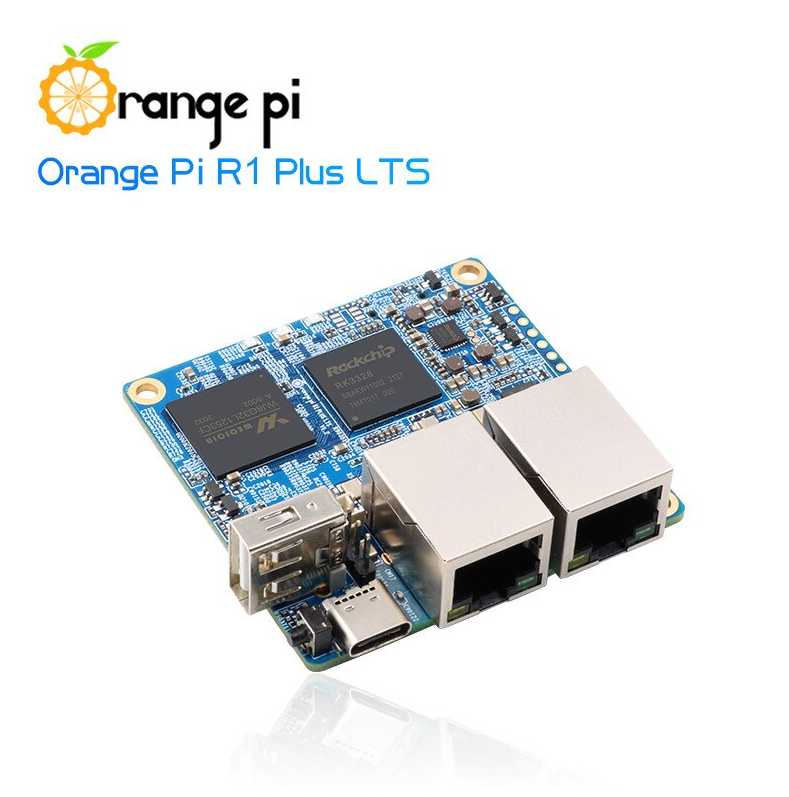

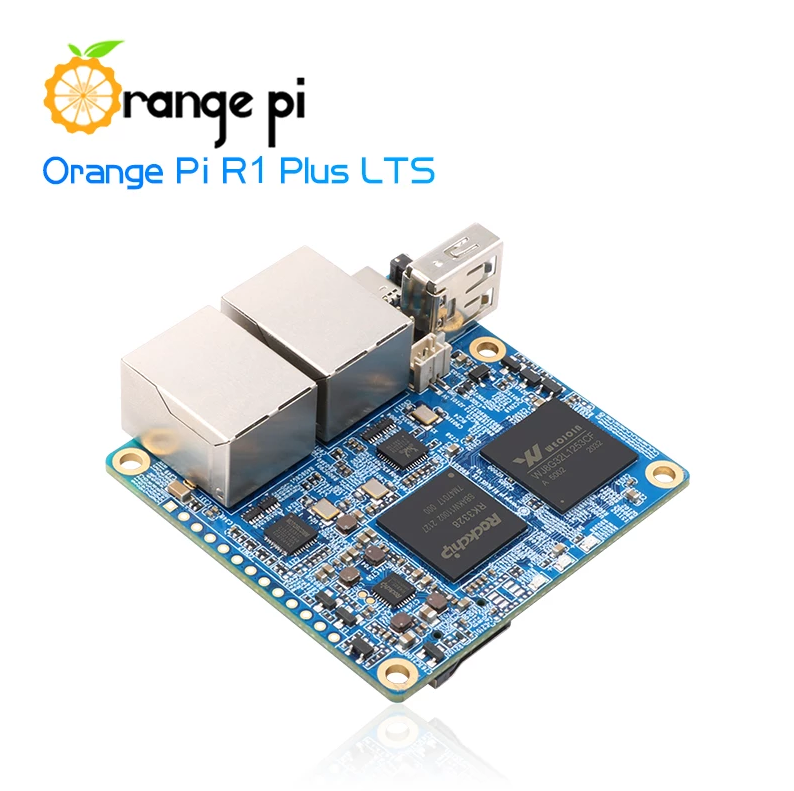

Orange Pi R1 Plus bản LTS không khác gì Orange Pi R1 Plus cũ, chỉ có 1 số thay đổi về chip và cách sắp xếp cổng USB và cổng nguồn. Ngoài việc thay chip, trong khi Orange Pi R1 Plus cũ có cổng USB cạnh 2 cổng LAN thì Orange Pi R1 Plus LTS đổi cổng LAN sang vị trí cổng nguồn type-C và đưa cổng nguồn về vị trí cổng USB.

Ngoài ra, để tiết kiệm chi phí, Orange Pi R1 Plus LTS đã thay 2 chip RAM 512MB bằng 1 chip RAM của hãng WEOJOIN nội địa khác với chi phí rẻ hơn. Theo sản phẩm thực tế thì RAM này có chất lượng rất tốt.

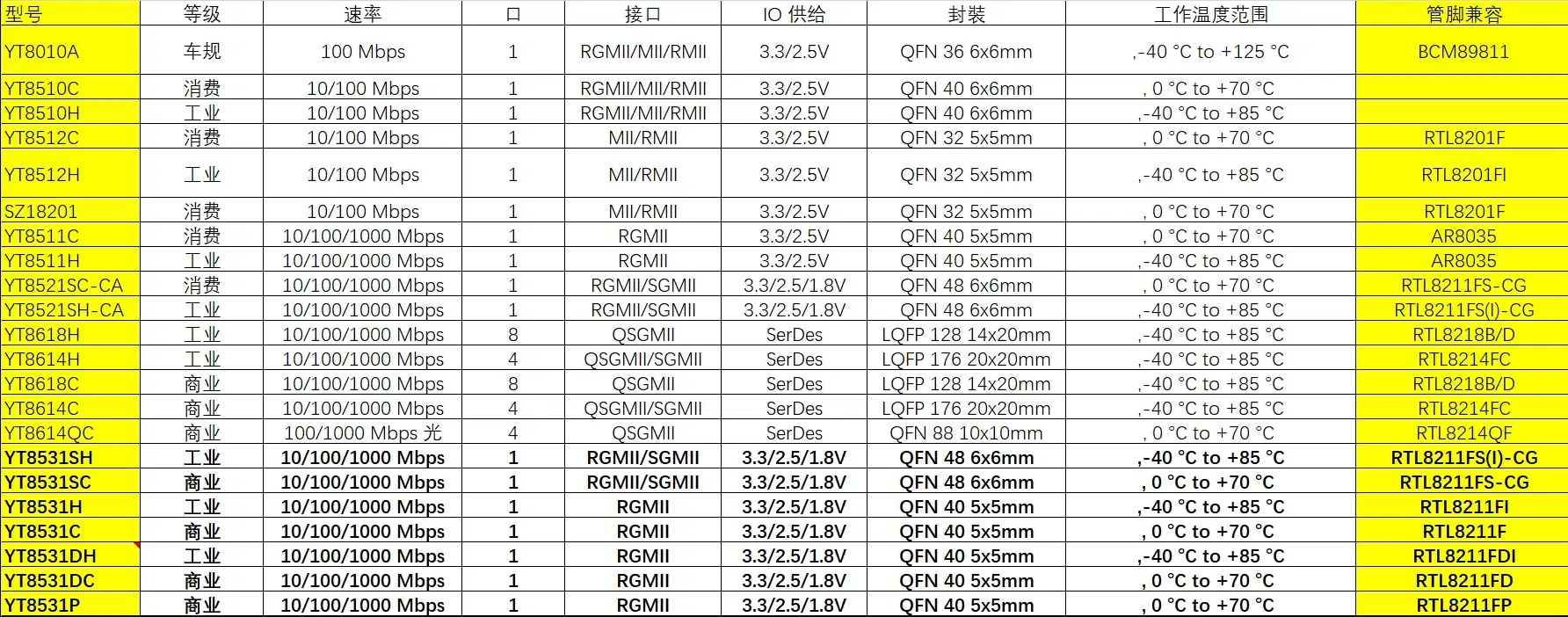

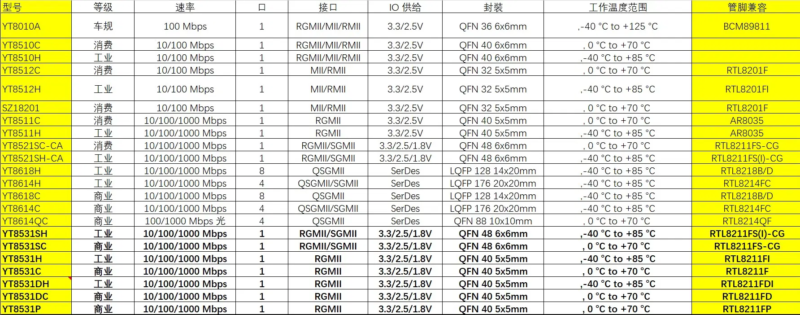

Chip SOC của Orange Pi R1 Plus LTS là RK3328 với lõi tứ ARM Cortex A53 64bit 1.5GHz, 1 trong 2 cổng LAN dùng chip YT8531C, cổng LAN còn lại là chip RTL8153B. Cả 2 cổng LAN vẫn là lan Gigabit với tốc độ đo được thực tế gần đạt Gigabit/s. Theo thông tin chúng tôi có được, chip YT8531C chính là tương đương với chip RTL8211F Nguyên nhân cũng là vì sự khan hiếm chip toàn cầu của hãng Realtek, trong khi đó hãng MotorComm là hãng sản xuất dòng chip đầu YT lại đang có nguồn cung dồi dào

Cấu hình của Orange Pi R1 Plus LTS là như sau:

• SoC – Rockchip RK3328 quad-core Cortex-A53 @ 1.5 GHz with Arm Mali-450MP2
• System Memory – 1GB LPDDR3 RAM
• Storage – MicroSD card slot (support to 256GB) 16 MB SPI flash
• Connectivity – 2x Gigabit Ethernet via YT8531C Ethernet PHY and RTL8153B USB 3.0 to Ethernet chip
• USB – 1x USB 2.0 port, 1x USB-C OTG port
• Expansion  –  Unpopulated 13-pin header with earphone, 1x GPIO, TV out, UART, I2C, and IR receiver signals
• Debugging – 3-pin header for serial console, fan header
• Misc – Recovery key, WAN & LAN LEDs on board, “working status” LED.
• Power Supply – 5V/2A via USB-C port or 2-pin header; RK805 PMU

• Dimensions – 57 x 56 mm
• Weight – 29.5 grams

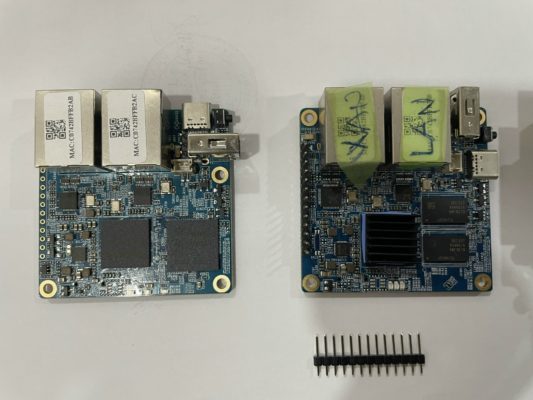

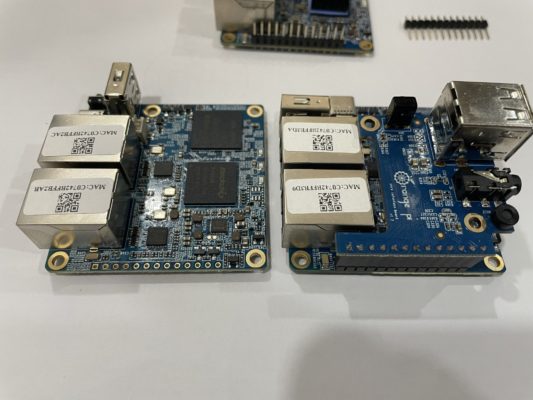

Chú ý là hàng chân 13 chân GPIO của Orange Pi R1 Plus LTS không được hàn sẵn như Orange Pi R1 Plus bản cũ. Nếu khách hàng có nhu cầu phải đặt hàng hoặc tự hàn sau khi đã mua bo mạch về. Do vậy nếu như khôgn có nhu cầu sử dụng bo mạch mở rộng thì bạn cũng không cần hàng chân 13pins này, bởi vì Orange Pi R1 Plus LTS vẫn giữ cổng quạt riêng trên bo mạch. Đây là hình ảnh thực tế so sánh Orange Pi R1 Plus LTS và Orange Pi R1 Plus chúng tôi đang có tại kho.
