HAT (Hardware Attached on Top) là một tiêu chuẩn phần cứng được thiết kế dành riêng cho các bo mạch máy tính đơn bo mạch Pi. HAT là các bảng mở rộng (expansion board) có thể gắn trực tiếp lên đầu nối GPIO và các đầu nối khác của SBC Pi, cung cấp thêm chức năng hoặc khả năng mở rộng cho bo mạch. PoE HAT: Cung cấp khả năng cấp nguồn qua Ethernet (Power over Ethernet).

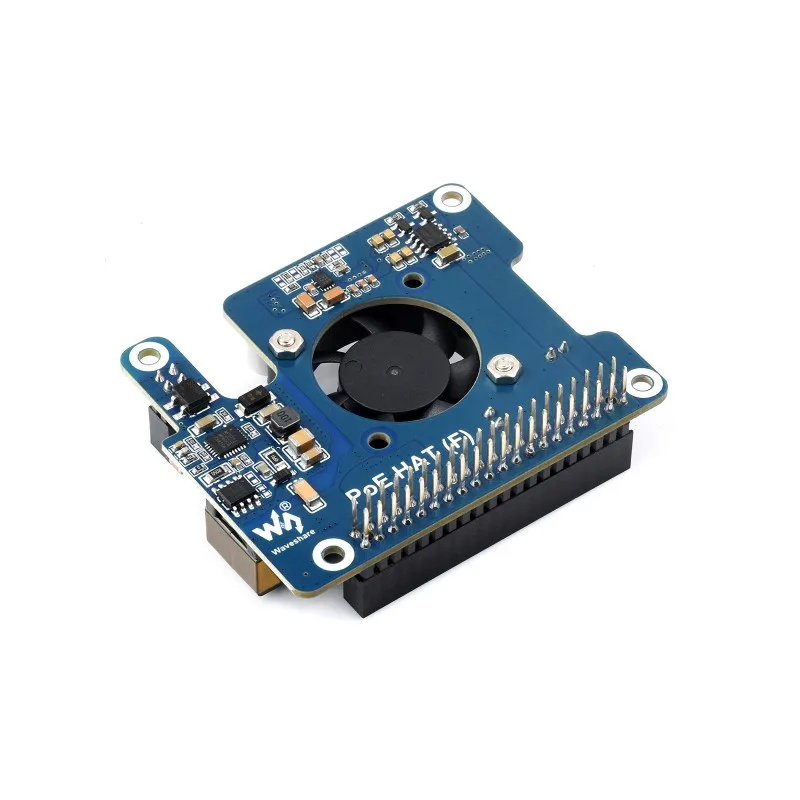

Đặc điểm nổi bật của Waveshare PoE HAT (F):
- Tương thích với Orange Pi 5 Pro:
- Hỗ trợ model Orange Pi 5 Pro các phiên bản RAM 4GB, 8GB, 16GB có đầu nối POE.
- Công nghệ Power over Ethernet (PoE):
- Cho phép cấp nguồn qua cáp Ethernet (theo chuẩn IEEE 802.3af).
- Công suất đầu ra lên đến 12.95W, đủ để cấp nguồn cho Orange Pi 5 Pro và các thiết bị ngoại vi khác.

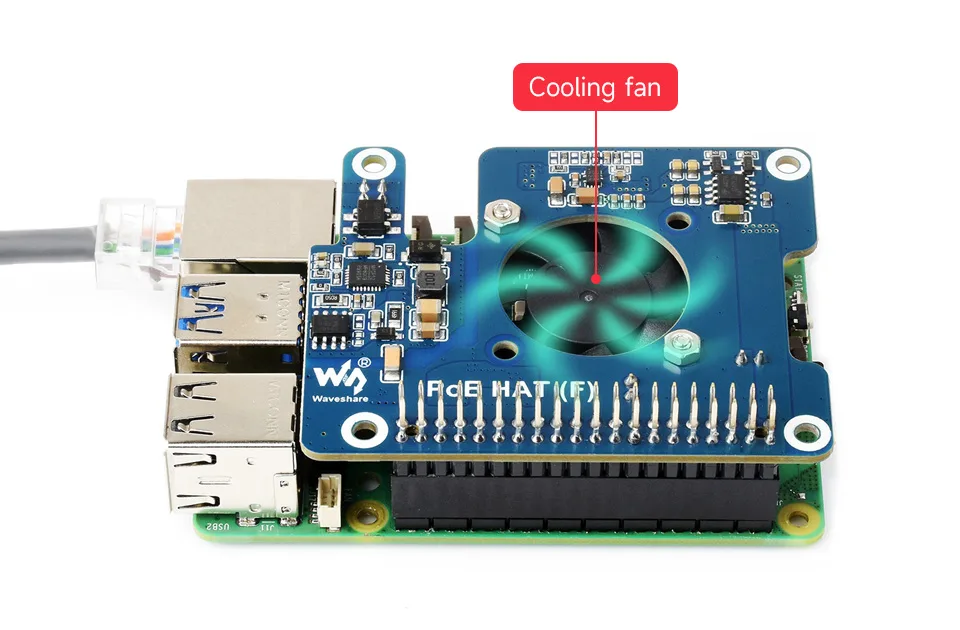

- Quạt làm mát tích hợp:
- Điểm nổi bật của phiên bản Waveshare PoE HAT (F) là có một quạt làm mát nhỏ được lắp trên bo mạch.
- Quạt này hỗ trợ tản nhiệt hiệu quả cho Orange Pi 5 Pro, giúp duy trì hiệu suất hoạt động ổn định trong thời gian dài.
- Thiết kế nhỏ gọn:
- Kích thước được thiết kế để vừa vặn với Orange Pi 5 Pro mà không làm cản trở các cổng kết nối khác. (chú ý: bạn sẽ phải bẻ 2 chân của 8 chân USB mở rộng để cắm vừa)
- Được lắp cố định bằng 4 lỗ gắn vít, đảm bảo kết nối chắc chắn.
- Chất lượng linh kiện tốt:
- Sử dụng linh kiện chất lượng cao để đảm bảo tính ổn định và độ bền trong quá trình sử dụng.
- Cách ly mạch nguồn và mạch dữ liệu, giảm nguy cơ hư hỏng thiết bị do nhiễu hoặc dòng điện bất thường.
- LED chỉ báo trạng thái:
- Được tích hợp LED báo hiệu hoạt động, giúp người dùng dễ dàng theo dõi trạng thái nguồn và kết nối.
Thông số kỹ thuật:
- Điện áp đầu vào: PoE (theo chuẩn IEEE 802.3af/at PoE). 38V ~ 57V DC in
- Điện áp đầu ra:
- 5V max 4,5A DC, cung cấp trực tiếp cho Orange Pi thông qua GPIO.

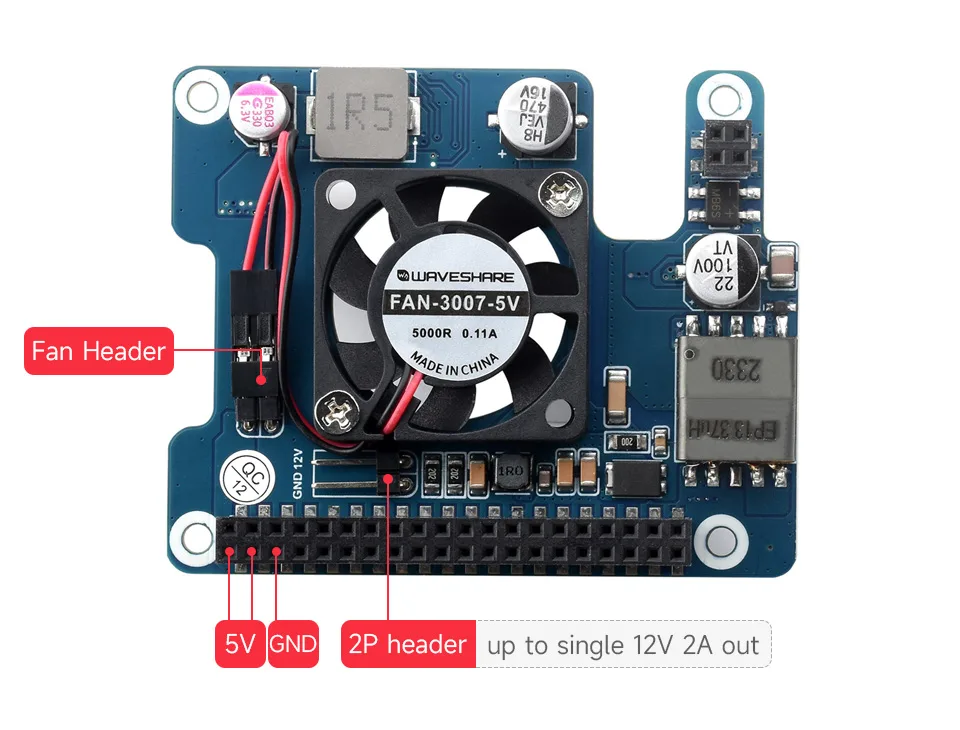

- 12V max 2A thông qua chân 2P trên mạch
- Công suất tối đa: 12.95W.

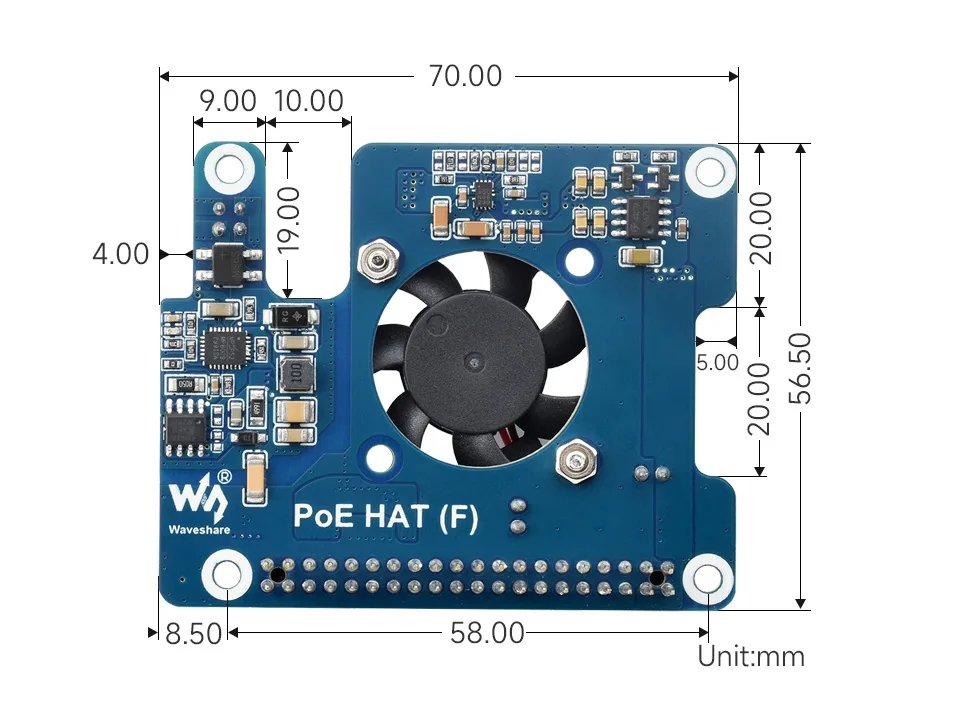

- Kích thước: 56.5 × 70.0mm
- Quạt làm mát: Điều khiển tự động hoặc thông qua GPIO, hỗ trợ tối ưu tản nhiệt.
Ứng dụng:
- Thích hợp cho các dự án cần cài đặt Orange Pi ở những vị trí xa hoặc khó tiếp cận nguồn điện, chỉ cần cung cấp cáp LAN là đủ
- Lý tưởng cho các ứng dụng như camera giám sát, máy chủ mini, và các thiết bị IoT.
Lưu ý khi sử dụng:
- Cần đảm bảo bộ chuyển đổi mạng (switch) hoặc bộ cấp nguồn PoE (PoE injector) hỗ trợ chuẩn IEEE 802.3af.
- Kiểm tra cài đặt quạt và sử dụng đúng cấu hình để tránh quá nhiệt.
Waveshare PoE HAT (F) là một lựa chọn tuyệt vời để mở rộng chức năng của Orange Pi 5 Pro, đặc biệt trong các ứng dụng mạng hoặc công nghiệp.
Video test thử POE với Orange 5 Pro lắp Waveshare PoE HAT (F)
