USB TTL đọc cổng UART trên bo mạch Orange Pi

130K VND

Sản phẩm không thể thiếu khi bạn cài đặt bo mạch Orange Pi, để kiểm soát quá trình boot lên của bo mạch, lỗi tại phần nào và các cấu phần boot load đã boot lên chưa. USB TTL chính hãng của Orange Pi sử dụng chip CP2102 tự động nhận trên Windows,

Mã: pk32 Danh mục: Từ khóa: , ,

Mô tả

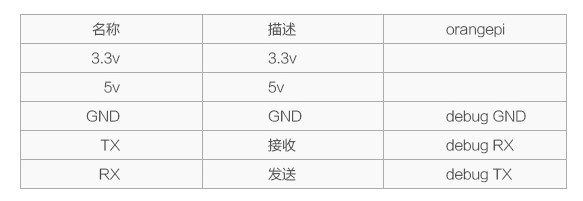

Sản phẩm không thể thiếu khi bạn cài đặt bo mạch Orange Pi, để kiểm soát quá trình boot lên của bo mạch, lỗi tại phần nào và các cấu phần boot load đã boot lên chưa. USB TTL chính hãng của Orange Pi sử dụng chip CP2102 tự động nhận trên Windows, kèm theo cable chính hãng để cắm vào bo mạch theo sơ đồ sau

Cách phân biệt dễ nhất là dây GND sẽ cắm vào cụm 3 chân UART trên bo mạch, cách tìm chân GND thì lật ngược bo mạch lên, chân hàn nào có hình vuông bên dưới bo mạch thì đó chính là chân GND. Sau đó theo thứ tự là GND-RX-TX. Chú ý quan trọng nhất là chân TX trên USB thì cắm vào chân RX trên bo mạch và ngược lại, nếu cắm sai cũng khôgn sao, rút ra cắm lại.

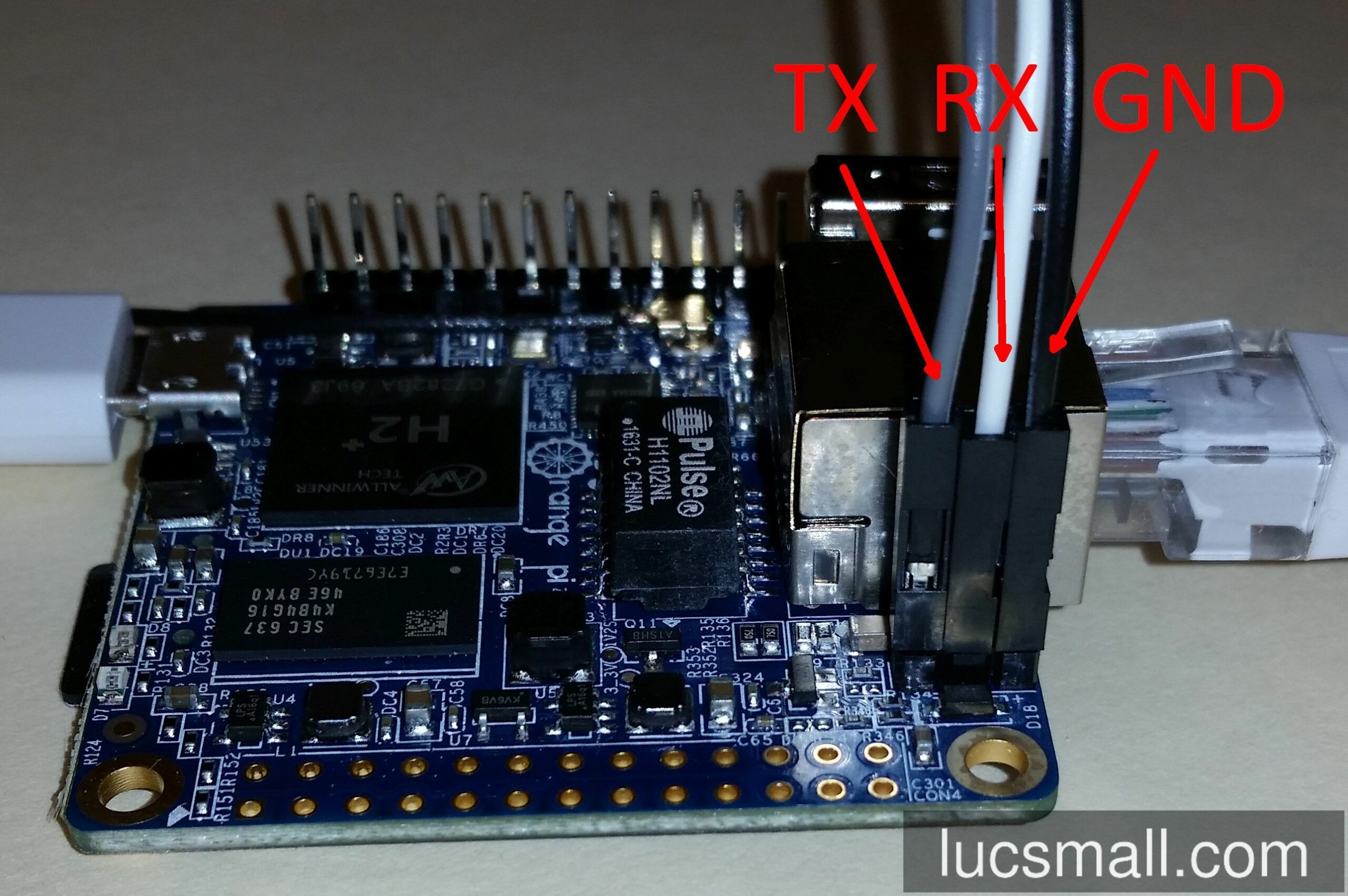

Một ảnh minh họa khác của Luc trên bài viết của anh ấy về Orange Pi Zero cách đây rất lâu rồi (https://lucsmall.com/2017/01/19/beginners-guide-to-the-orange-pi-zero/). Đây cũng chính là căn bản để học cách cài đặt cho Orange PI Zero.







UART on Orange Pi Zero
UART on Orange Pi Zero
