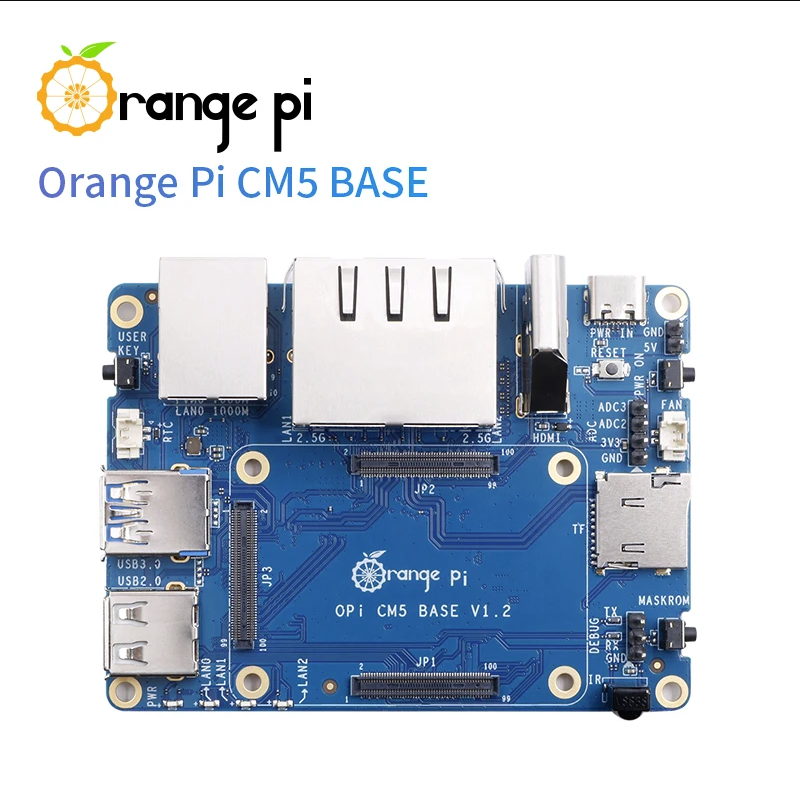

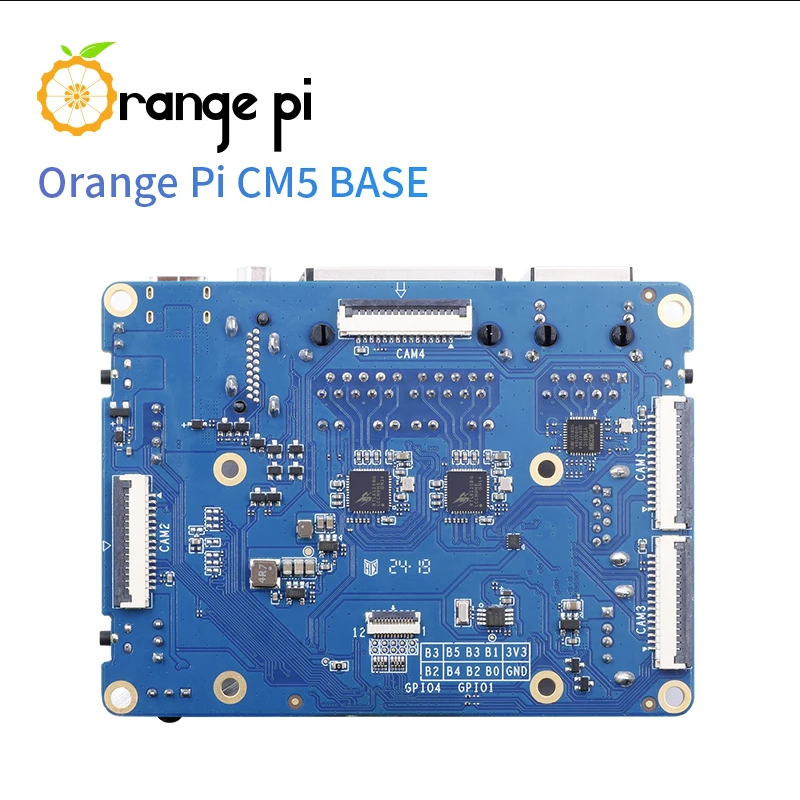

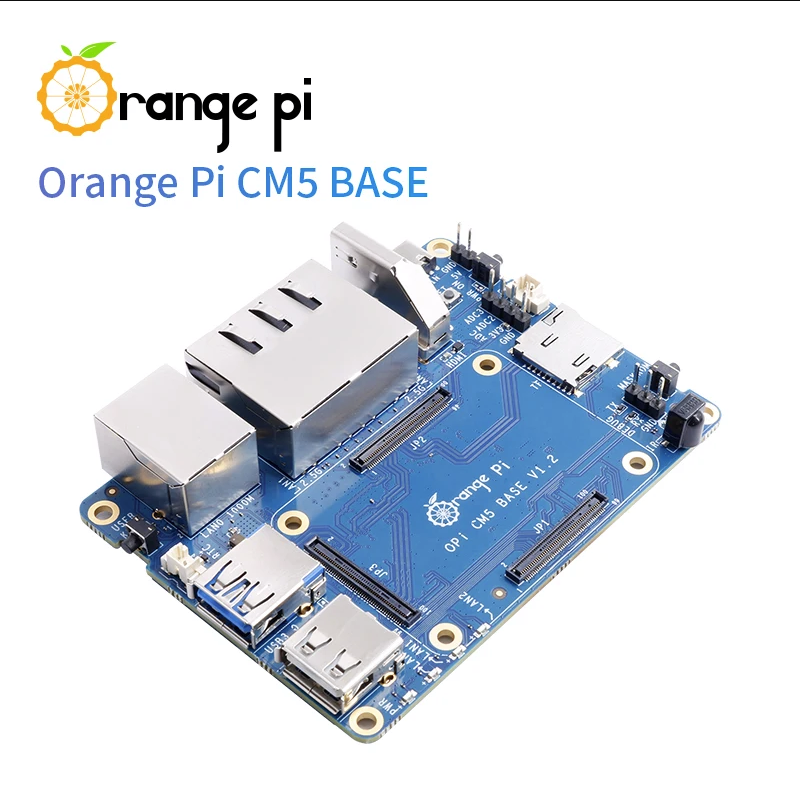

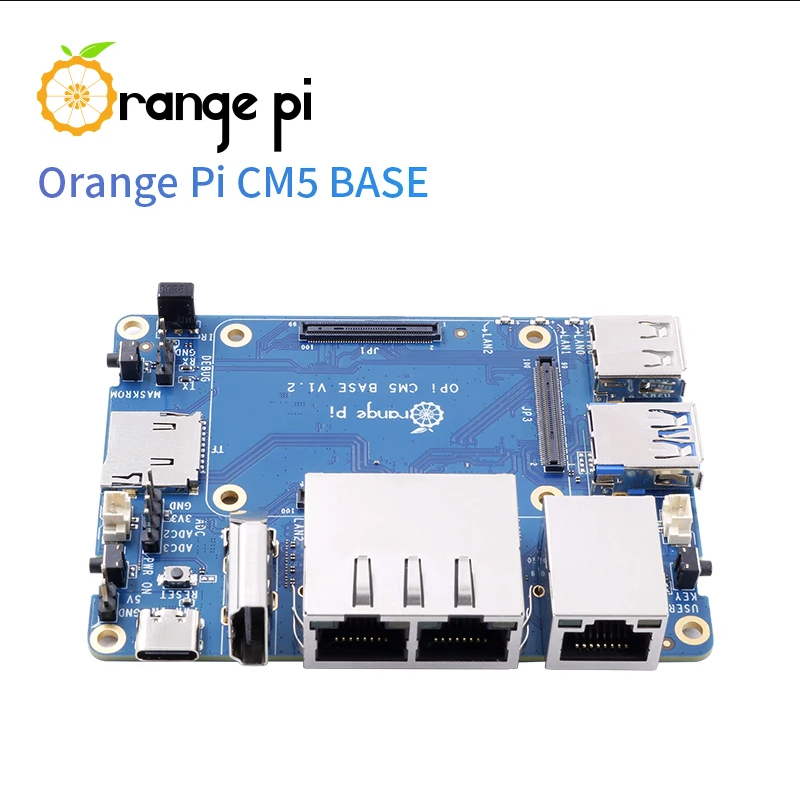

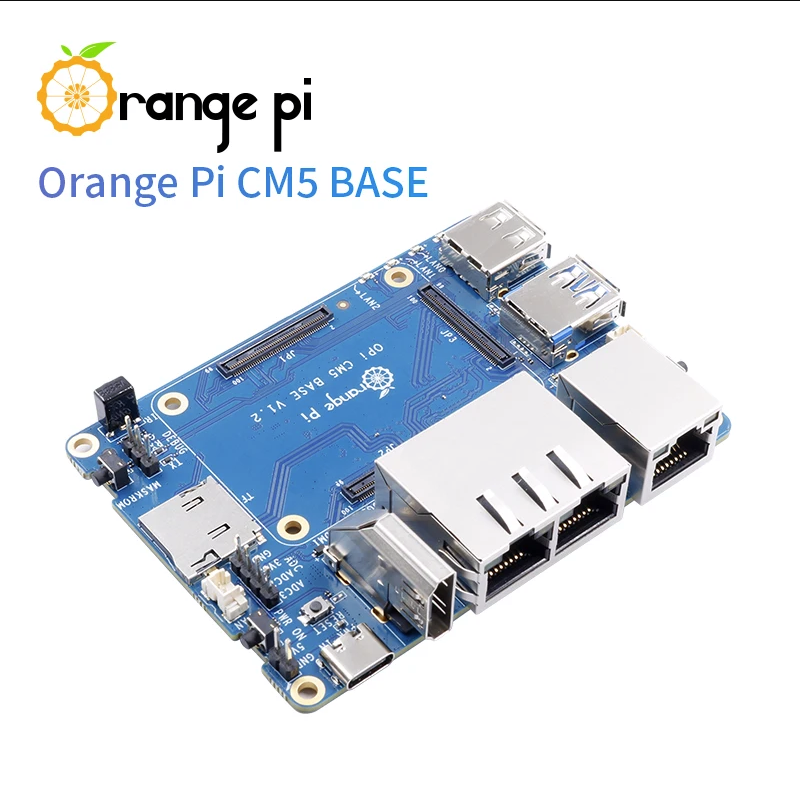

Orange Pi CM5 Base Board là một bo mạch phát triển đa năng được thiết kế để hoạt động với module Orange Pi CM5. Dưới đây là một số đặc điểm và tính năng chính của Orange Pi CM5 Base Board:
- Tương thích: Bo mạch này được thiết kế đặc biệt để sử dụng với module tính toán Orange Pi CM5 Nó cung cấp giao diện để kết nối các thiết bị ngoại vi khác nhau và mở rộng chức năng của module CM5.

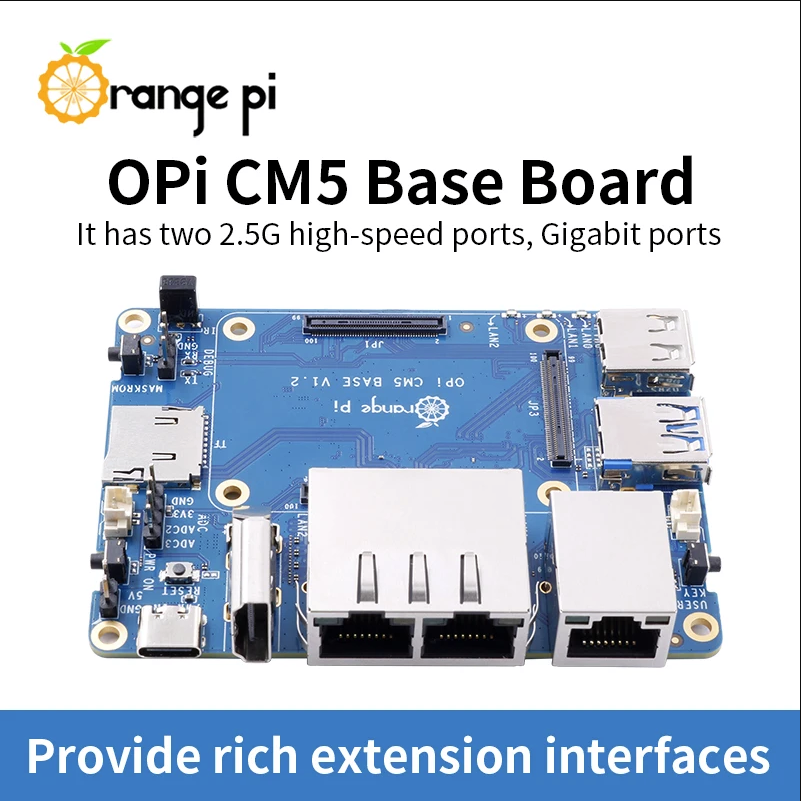

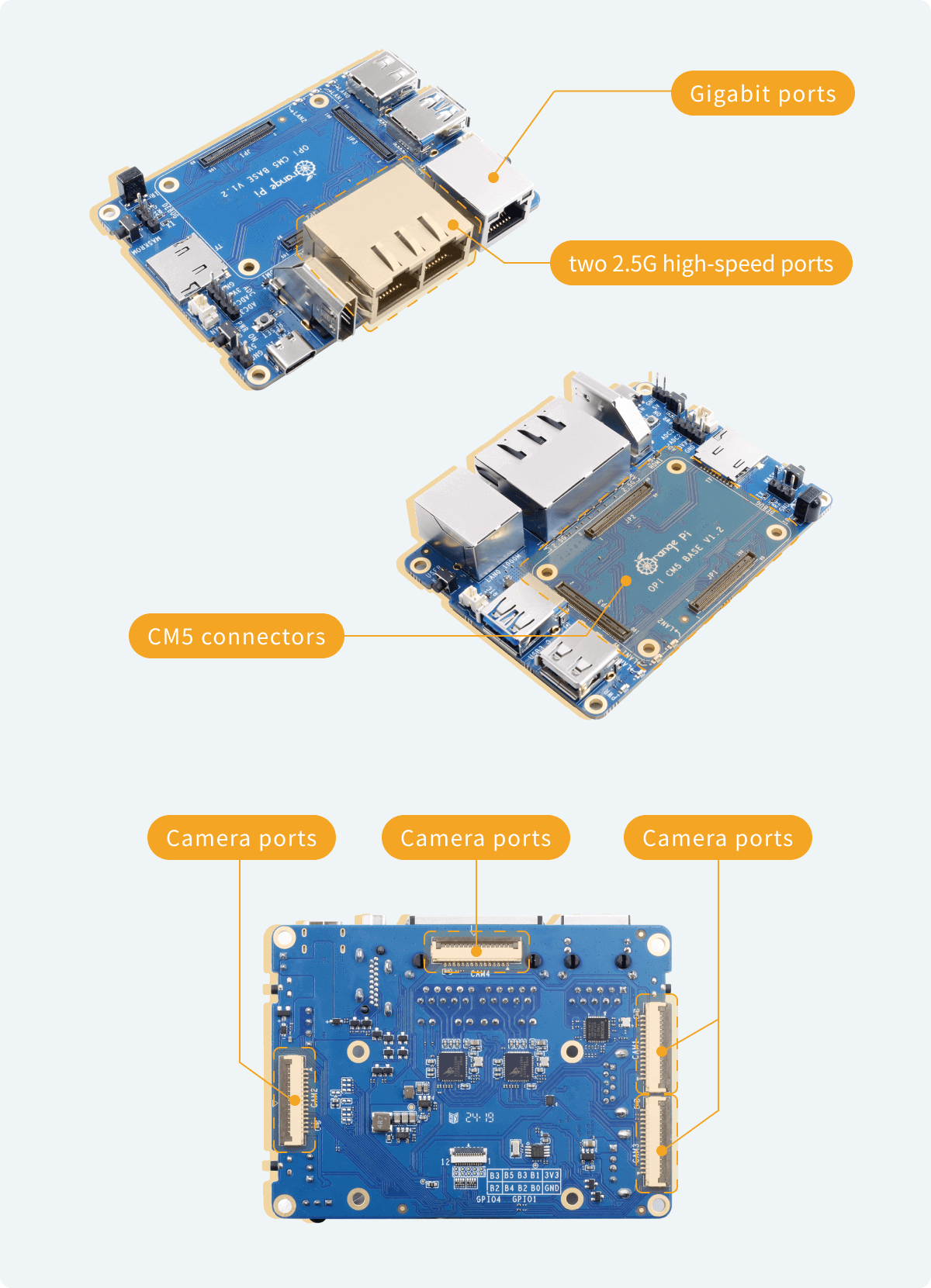

- Kết nối: CM5 Base Board mở rộng thêm 2 cổng LAN 2.5G và 1 cổng LAN Gigabit
- Lưu trữ: không có cổng M2 mà chỉ có khe MicroSD, nhưng có sẵn chân cáp 12pins để mở rộng thêm PCIe
- 2 cổng USB, 1 cổng HDMI 2.1 out
- 4 cổng CAMERA MIPI
- 12Bit ADC inputs, maximum 1.8V inputs

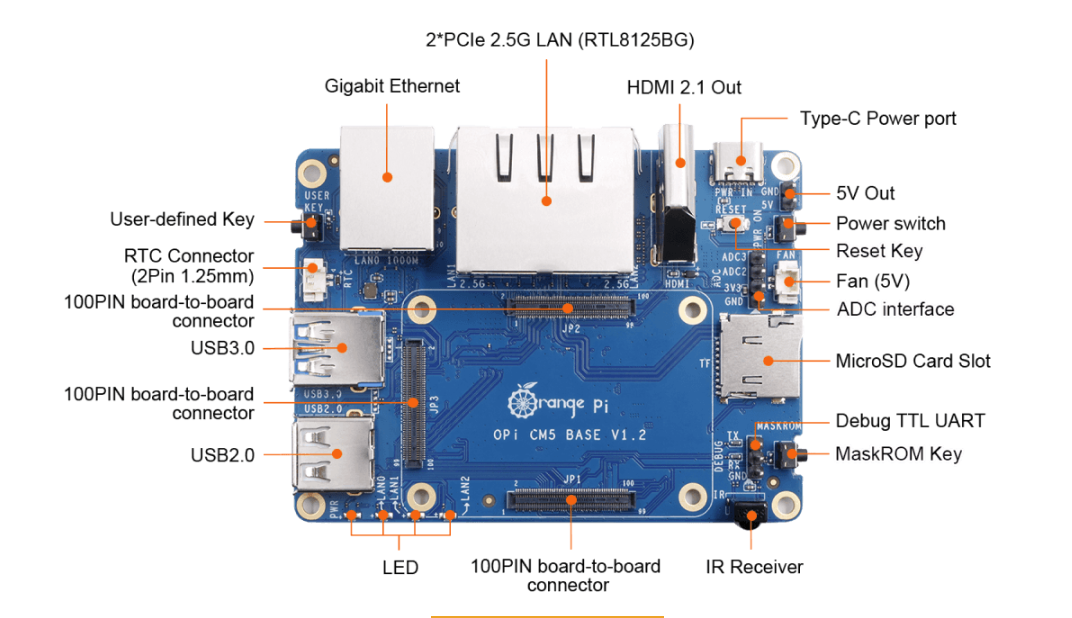

Orange Pi CM5 Base Board Specification
| Board-to-board connector | 3x*100pin (khác CM4) 0.4mm pin Pitch, connector model: df40c-100ds-0.4v |
| Memory | MicroSD (TF) card |
| USB | • 1*USB3.0(Host or Device mode supported) • 1*USB2.0 |
| Video output | HDMI 2.1 with up to 8K @60Hz support |
| Camera | 4*MIPI 2-lane |
| Ethernet PHY | • 1*10/100/1000M(YT8531C) • 2*2.5G(RTL8125BG) |
| Infrared receiver | Remote infrared receiver |
| ADC | Reserved for two 12Bit ADC inputs, maximum 1.8V inputs |
| RTC | 2pin connector with 1.25mm pitch |
| FAN | Connect DC 5V fan, 2pin vertical socket, Pitch:1.25mm |
| Expansion port | • 12pin FPC socket • Supports 3.3V 500mA power output • Configurable UART, PWM, I2C, SPI, CAN, GPIO and other functional interfaces |
| Button | Power on/off key, MASKROM key, user-defined key, reset key |
| Power supply | Type-C,5V @ 5A |
| LED | 1* red (POWER), 3* green (WAN, LAN1, LAN2) |
| Debugging | 3pin debug serial port (UART) |
| Supported OS | Orangepi OS（Droid）、Orangepi OS（Arch）、Ubuntu、Debian、Android12 |

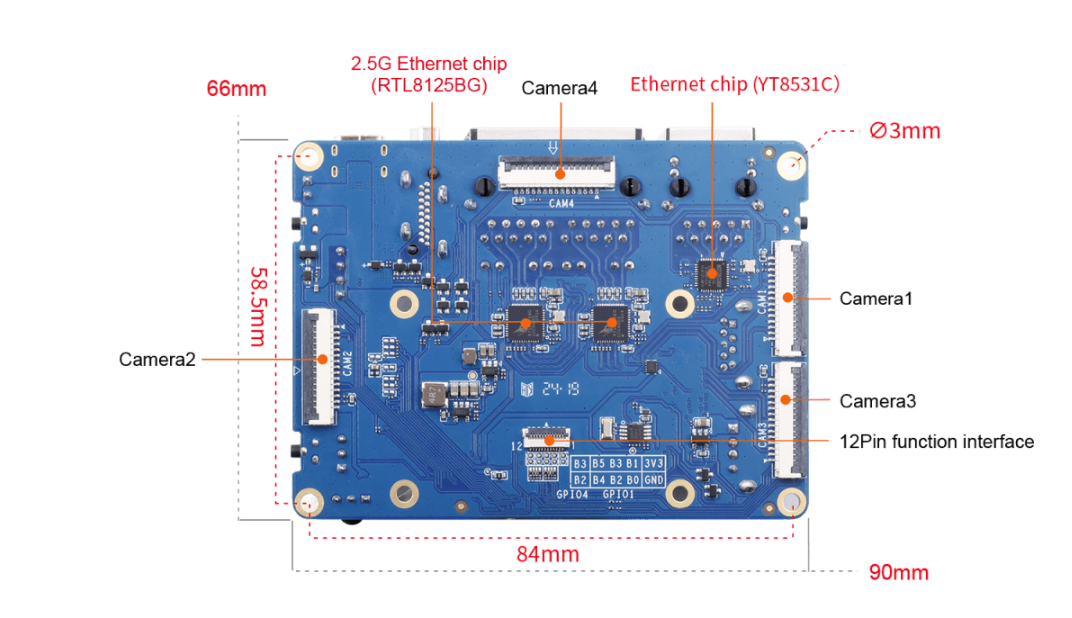

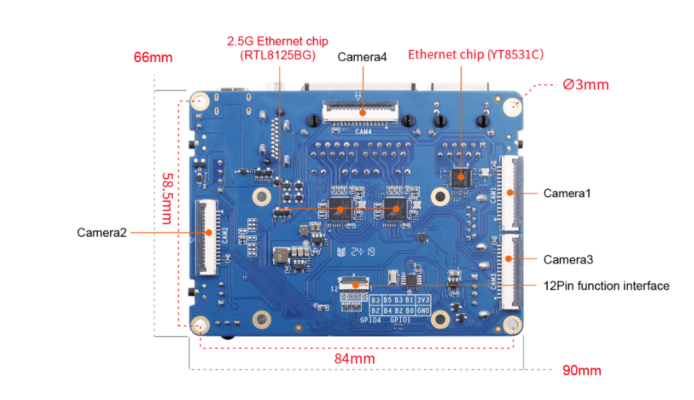

| PCB | Length: 90mm, width: 66mm, thickness: 1.6mm |
| Weight | 57.5g |
