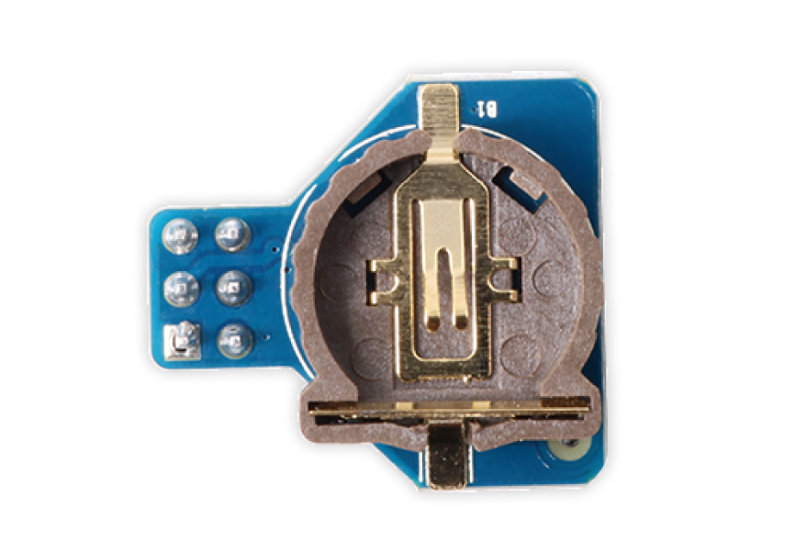

Orange Pi RTC Clock Module (có kèm sẵn pin)

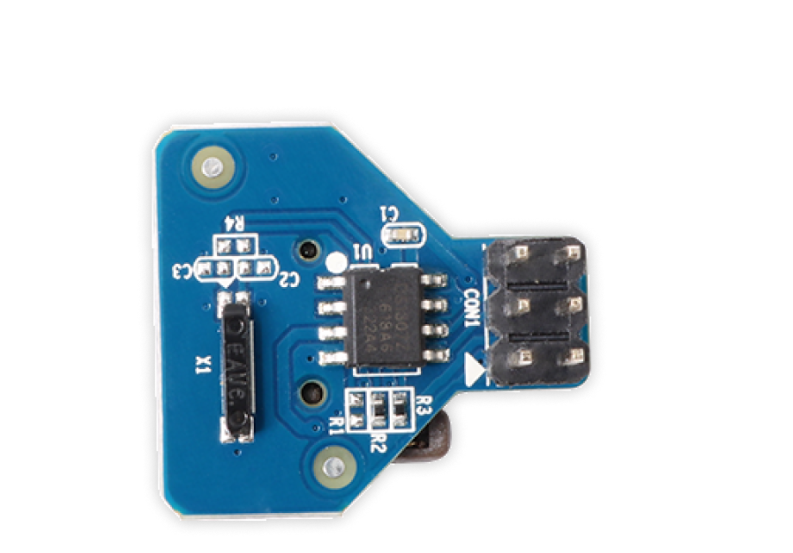

Module đồng hồ thời gian thực của Orange Pi sử dụng chip DS1307, là một đồng hồ/lịch mã nhị phân (BCD) hoàn chỉnh, tiêu thụ điện năng thấp, bao gồm 56 byte NV SRAM. Địa chỉ và dữ liệu được truyền theo chuỗi thông qua bus I2C hai chiều. Đồng hồ/lịch cung cấp thông tin về giây, phút, giờ, ngày, tuần, tháng và năm. Ngày cuối cùng của tháng sẽ tự động điều chỉnh số ngày trong tháng để không vượt quá 31, bao gồm cả việc điều chỉnh cho năm nhuận. Đồng hồ hoạt động trong định dạng 24 giờ hoặc 12 giờ với chỉ báo AM/PM.

Đồng hồ sử dụng pin CR1220 được cấp kèm theo.

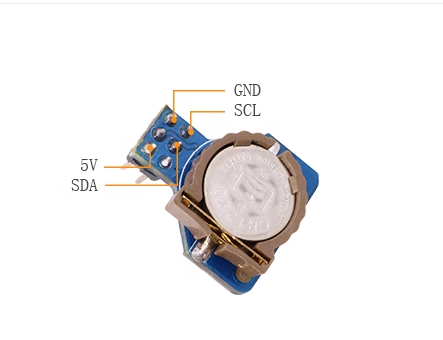

Sơ đồ chân của module
