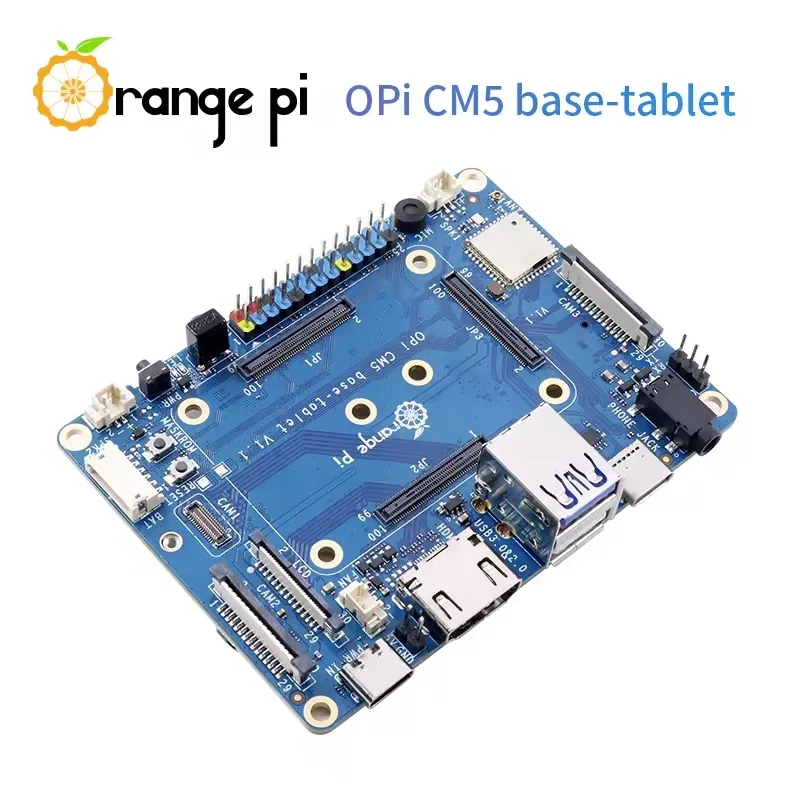

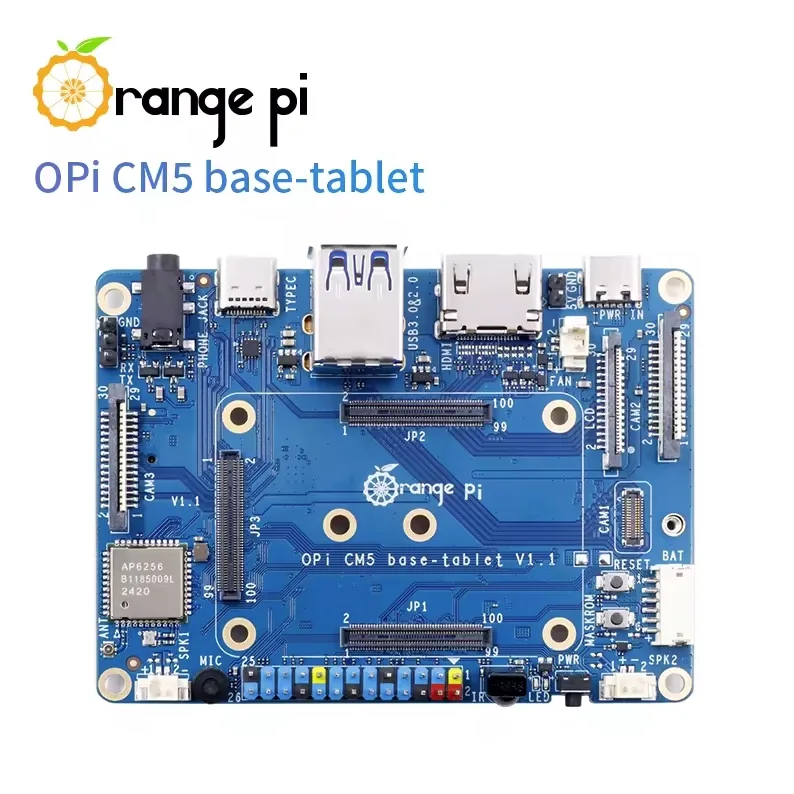

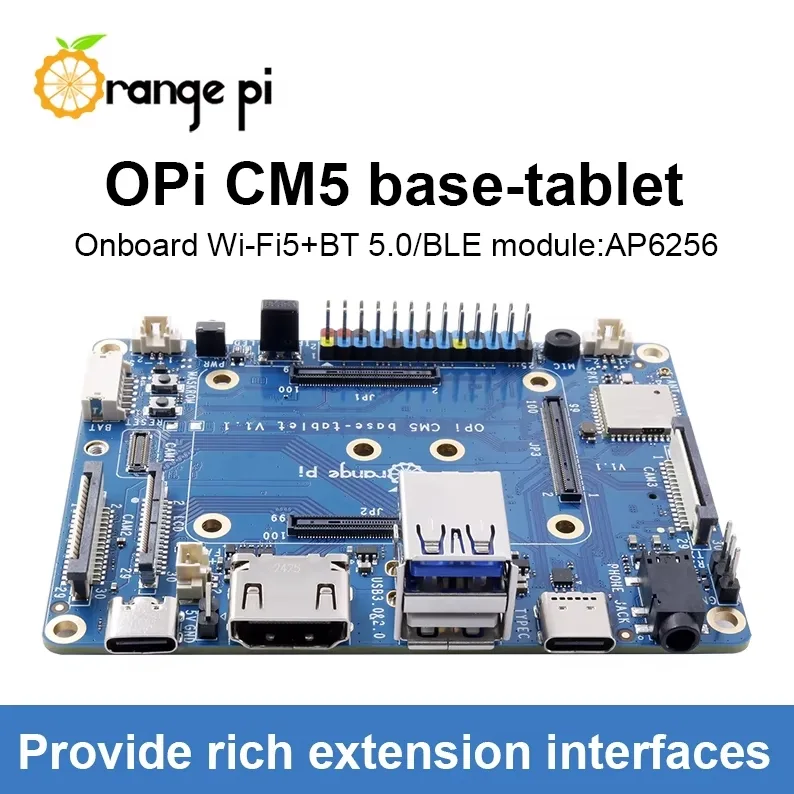

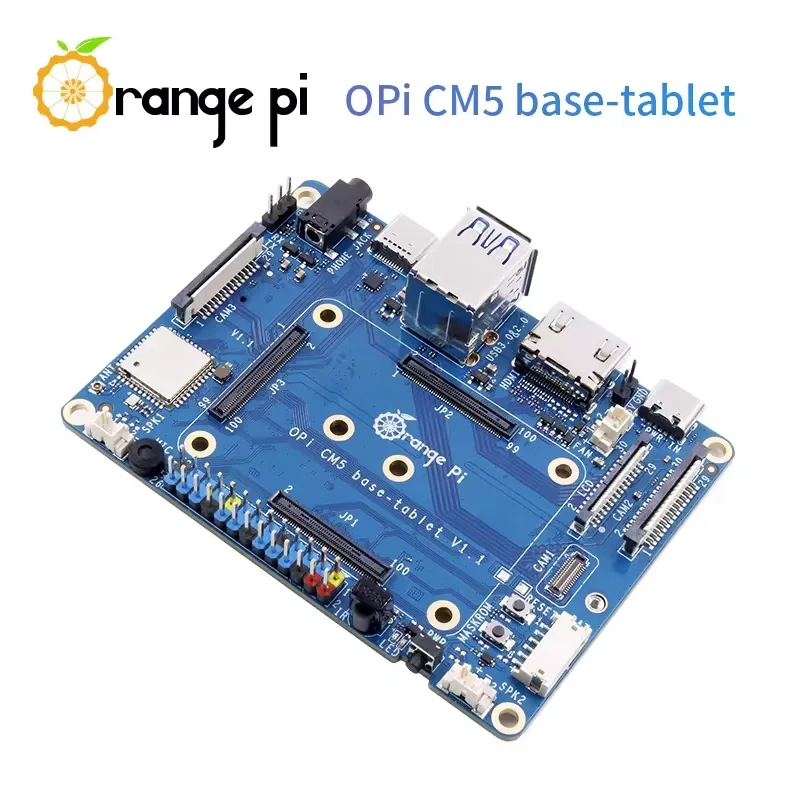

Orange Pi CM5 Tablet Baseboard

Name: Orange Pi CM5 Tablet Baseboard
Brand: Orange Pi
SKU: 13053
Availability: InStock

800.000 ₫

Orange Pi CM5 Tablet Baseboard là một bo mạch phát triển đa năng được thiết kế để hoạt động với module Orange Pi CM5. Bo mạch này đặc trưng không có cổng LAN nhưng có Wifi5/Bt5 tích hợp sẵn, cùng với các cổng CSI và DSI cho Camera với màn hình

Danh mục: Bo Mạch Orange Pi Thẻ: Compute Module, orange pi compute module, Orange Pi Compute Module 5, Tablet Baseboard Thương hiệu: Orange Pi

Mô tả
Đánh giá (0)

Orange Pi CM5 Tablet Baseboard là một bo mạch phát triển đa năng được thiết kế để hoạt động với module Orange Pi CM5. Dưới đây là một số đặc điểm và tính năng chính của Orange Pi CM5 Tablet Baseboard:

Tương thích: Bo mạch này được thiết kế đặc biệt để sử dụng với module tính toán Orange Pi CM5 Nó cung cấp giao diện để kết nối các thiết bị ngoại vi khác nhau và mở rộng chức năng của module CM5.
Kết nối: CM5 Tablet Baseboard không có cổng LAN bù lại có sẵn Wifi5/Bt5 tích hợp sẵn, cùng với các cổng CSI và DSI cho Camera với màn hình

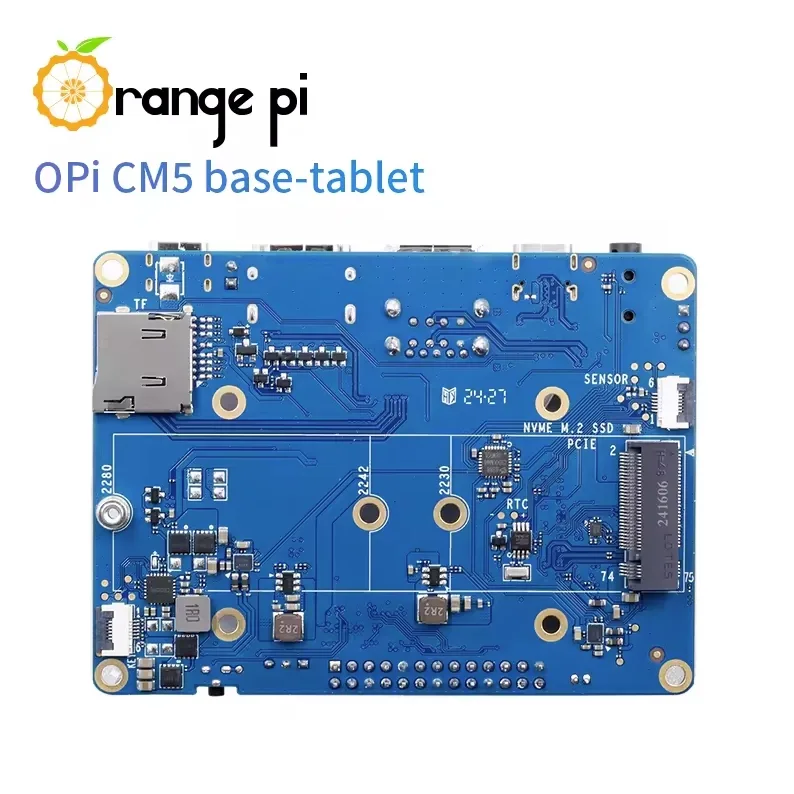

Lưu trữ: có cổng M2 gắn ổ cứng NVME 2280
2 cổng USB, 1 cổng HDMI 2.1 out
4 cổng CAMERA MIPI
2 cổng loa gắn loa phát trực tiếp, mic, IR built-in

Orange Pi CM5 Tablet Baseboard Specification

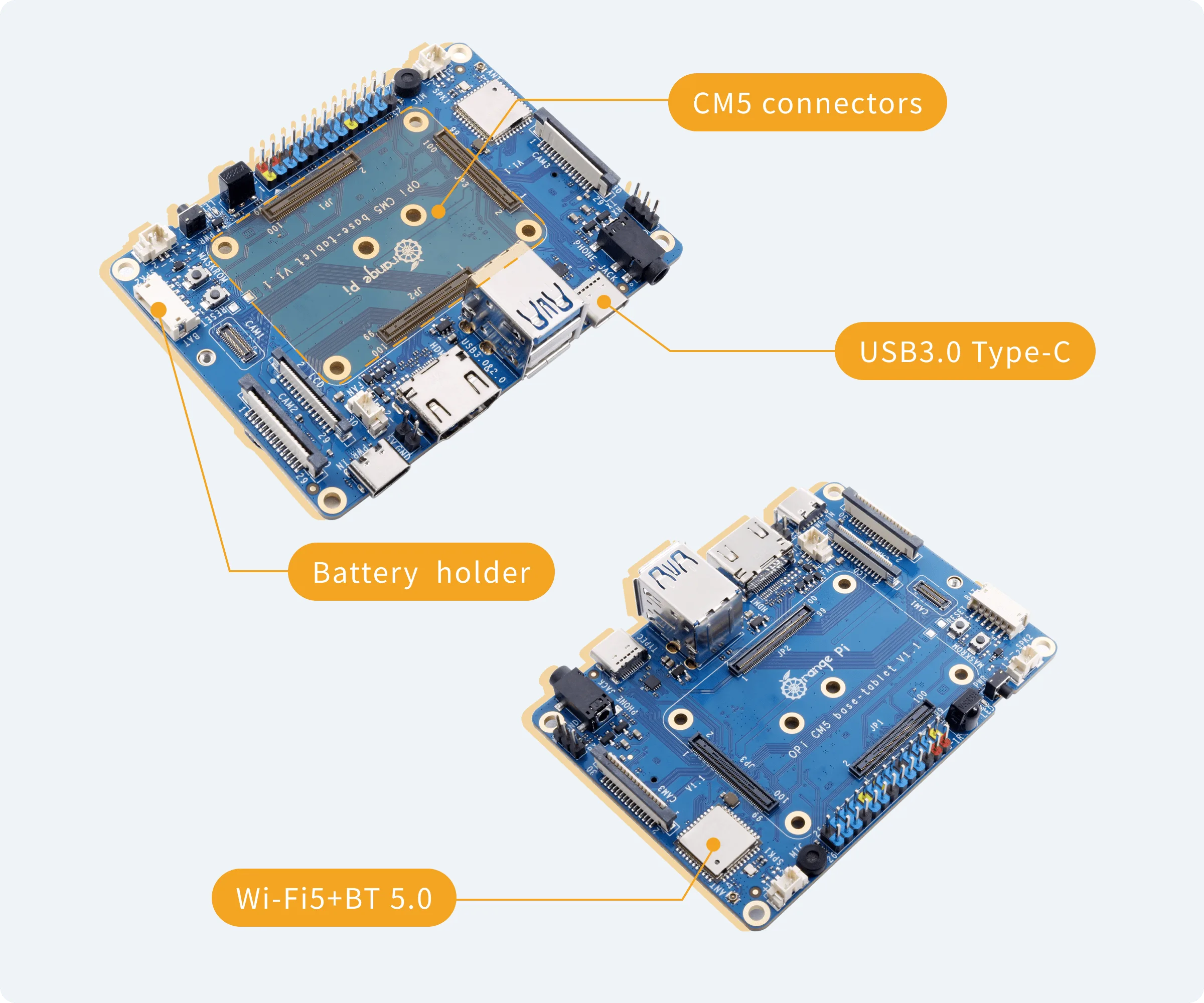

Board-to-board connector	3x*100pin (khác CM4) 0.4mm pin Pitch, connector model: df40c-100ds-0.4v
Memory	MicroSD (TF) slot M.2 MKEY slot: NVMe SSD (PCIe 2.0 1 Lane) or SATA3.0 SSD
USB	Type-C USB3.0 USB3.0 + USB2.0
Video output	HDMI2.1, supports up to 8K @60Hz DP1.4 ALT 4Lane (shared TYPE C connector) MIPI DPHY TX 4 Lane
Camera	MIPI CSI 4 Lane 2*MIPI DPHY RX 2Lane
Audio	3.5mm headphone jack audio in/out HDMI 2.1 eARC Input: onboard MIC Output: 2*SPK sockets, 2pin 1.25mm
Wi-Fi, BT module	Onboard Wi-Fi5+BT 5.0/BLE module:AP6256 Wi-Fi interface: SDIO3.0 BT interface: UART/PCM
Expansion port: 26pin double-row pins	Dual row pin: 2.54mm 26Pin Support DC 5V and 3.3V power output. Configurable UART, PWM, I2C, SPI, CAN, GPIO and other functional interfaces.
Button	1* MaskROM，1RESET，1 PWR IN
Power supply	Support Type-C power supply, 5V @ 5A
Battery Holder	Battery holder: board-to-wire connection, 6pin, 1.5mm pitch, supports single Li-ion battery charging function, charging current up to 3.78A
Button interface	6pin FPC socket, pin distance 0.5mm
Sensor interface	6pin FPC socket, pin distance 0.5mm
LED	Power indicator: red; status indicator: green
Fan	5V 2pin 1.25mm socket
SPK	2PIN 1.25mm socket
RTC	Test pad spare, can be connected to 3V spare RTC battery
Debugging	Debugging serial port UART

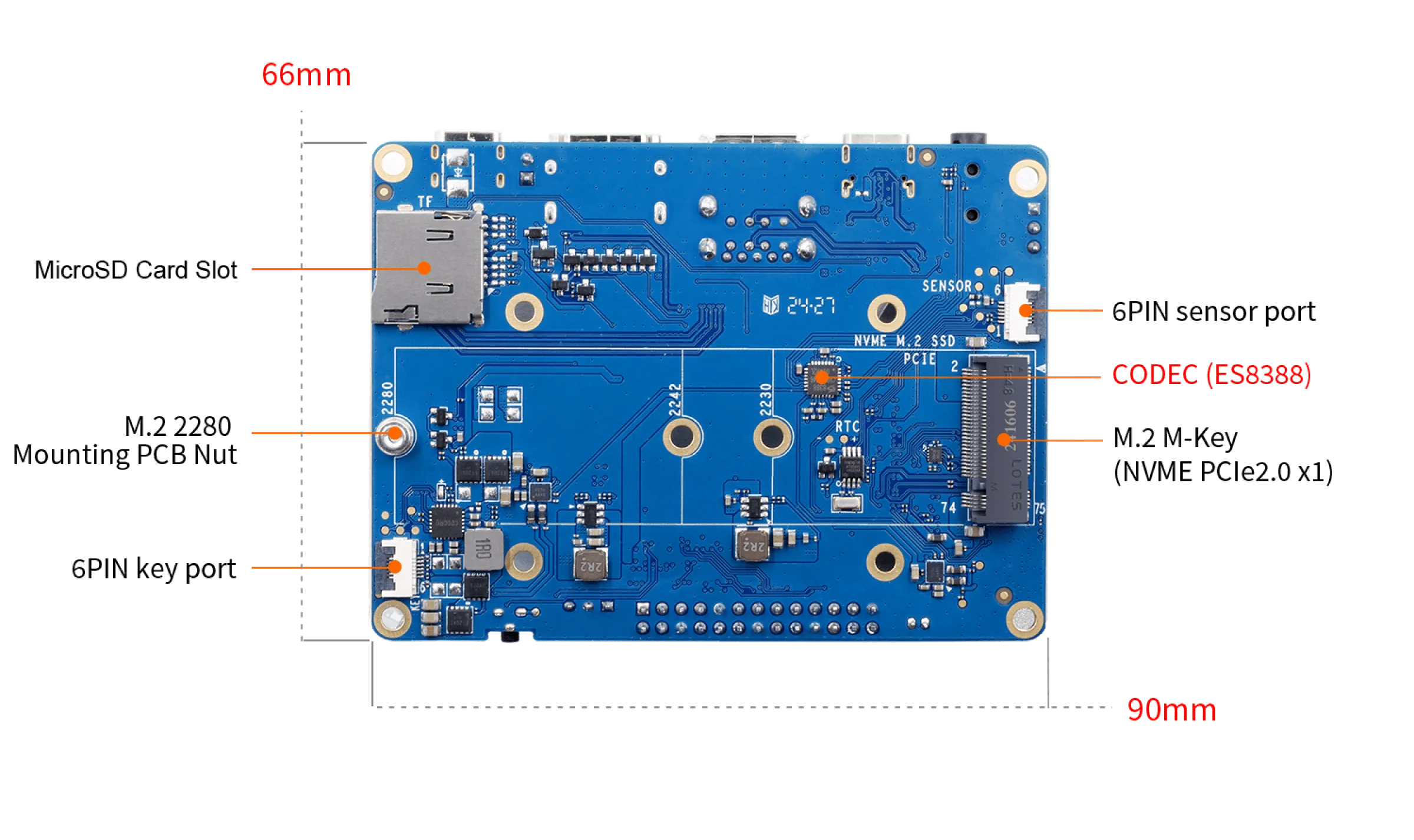

PCB	Length: 90mm, width: 66mm, thickness: 1.6mm
Weight	43g
